气动角座阀-上海铁王阀门

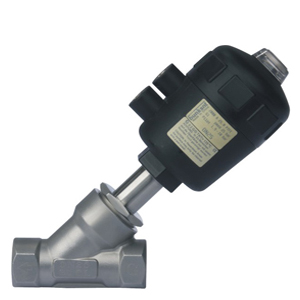

一、J615W气动角座阀概述：
 J615W气动角座阀外部先进导角座阀、溢流口与滑块间有自调节密封压盖、在与普通截止阀相比时、阀体角座结构可实现较大流量。
 二、J615W气动角座阀技术参数：
 压力范围           0～16bar
介质温度           -10℃～+180℃
环境温度           -10℃～+60℃
气源压力           0.4～0.7Mpa
阀体材料           CF8、CF8M
                           CF3、CF3M
密封材料           聚四氟乙烯
执行机构外壳材料   聚酰胺
控制气体           中性气体、空气
 内螺纹气动角座阀选取
 控制功能：常开
-PPS执行机构外壳适用于环境温度+5℃～+130℃
-无复位弹簧  双作用执行机构
-三夹式连接
-独立可调行程极限，适于高低流量
-手动应急开关

三、J615W气动角座阀参数：

接口D [英寸]	内孔 [mm]	KV值 [m /h]	最大工作压力 [bar]	要求最小的控制压力[bar]	执行机构尺寸 [ mm]	流向	控制功能
G3/8″	13	3.7	0～16	4～7	40	阀座上方
G1/2″	15	4.2	0～16	4～7	50	阀座上方
G3/4″	20	8.	0～16	4～7	50	阀座上方
G 1″	25	19	0～16	4～7	63	阀座上方
G1 1/4″	32	27.5	0～16	4～7	63	阀座上方
G1 1/2″	40	42	0～16	4～7	63	阀座上方
G 2″	50	52	0～16	4～7	80	阀座上方
G2 1/2″	65	77	0～16	4～7	80	阀座上













































接口D [英寸]	内孔 [mm]	执行机构尺寸 [ mm]	A	B	C	E	F	H	A/F
G1/2″	15	50	85	173	13	64	44	137	27
G3/4″	20	50	95	178	14	64	44	145	32
G 1″	25	63	105	200	18	80	52	173	41
G1 1/4″	32	63	120	225	19	80	52	210	50
G1 1/2″	40	63	130	235	19	80	52	245	55
G 2″	50	80	150	290	23	101	61	301	70
G2 1/2″	65	80	185	315	30	101	61	315	70
