800X压差平衡阀-上海铁王阀门
一、800X压差平衡阀结构特点和用途：
800X压差旁通平衡阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。
800X压差平衡阀利用水力自力控制，不需要其它装置和能源，保养简便。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、800X压差平衡阀工作原理：
当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此压差通过接管作用于导阀膜片两侧，改变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。
设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
三、800X压差平衡阀主要技术参数：
|
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
四、800X压差平衡阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
压差控制导阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |

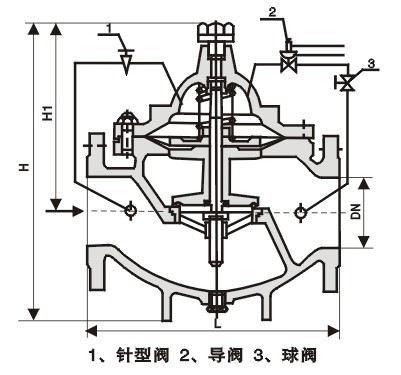

五、800X压差平衡阀技术图片：
 六、800X压差平衡阀连接尺寸(PN 1.0-2.5MPa) ：
|
公称通径DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
505 |
90 |
170 |
170 |
|
65 |
280 |
520 |
98 |
180 |
180 |
|
80 |
310 |
535 |
110 |
190 |
190 |
|
100 |
350 |
555 |
120 |
200 |
200 |
|
125 |
400 |
590 |
145 |
215 |
215 |
|
150 |
450 |
645 |
155 |
230 |
230 |
|
200 |
550 |
715 |
190 |
255 |
255 |
|
250 |
650 |
780 |
250 |
295 |
295 |
|
300 |
800 |
880 |
290 |
325 |
325 |
|
350 |
900 |
940 |
330 |
380 |
380 |
|
400 |
1000 |
1000 |
360 |
415 |
415 |
|
450 |
1000 |
1030 |
445 |
435 |
435 |
|
500 |
1100 |
1060 |
495 |
460 |
460 |
|
600 |
1100 |
1150 |
550 |
520 |
520 |
|
700 |
1450 |
1210 |
605 |
570 |
570 |
|
800 |
1560 |
1290 |
730 |
620 |
620 |
|
900 |
1800 |
1390 |
800 |
670 |
670 |
|
1000 |
2000 |
1500 |
910 |
830 |
830 | 800X压差平衡阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/559.html |
