CS49H热动力式蒸汽疏水阀-上海铁王阀门
一、CS49H热动力疏水阀产品概述：
铁王公司CS49H热动力式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
二、GS49H热动力疏水阀特点：
体积小，重量轻，不受安装位置的限制。
全部材质均为不锈钢件，经久耐用，耐腐蚀。
在室外不怕冷冻，能耐水击，耐过热。
过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。
结构简单，安装维修方便。
三、、CS49H热动力疏水阀工作原理:
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
四、CS49H热动力疏水阀主要性能以及部件：
|
部件名称 |
CS19W-16-40C |
CS49W-16-40C |
|
阀 体 |
3Cr13 |
3Cr13 |
|
阀盖、螺塞 |
2Cr13 |
2Cr13 |
|
阀 片 |
3Cr13 |
3Cr13 |
|
过 滤 网 |
304 |
304 |
|
部件名称 |
CS19H-16C-40C |
CS49H-16C-40C |
|
阀 体 |
WCB |
WCB |
|
阀盖、螺塞 |
WCB |
WCB |
|
阀 片 |
3Cr13 |
3Cr13 |
|
过 滤 网 |
304 |
304 |

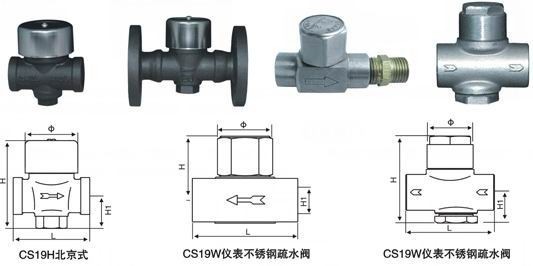

五、CS49H热动力疏水阀型号规格外形尺寸表：
|
产品型号 |
公称通径
(mm) |
连接方式 |
工作压力
范围
(Mpa) |
最高允许
温度
( ℃ ) |
外形尺寸 |
|
L |
H |
H2 |
W |
|
CS49W-16-40C
CS49H-16-40C |
15 |
法兰 |
0.05-4.0 |
425 |
150 |
58 |
47 |
61 |
|
20 |
法兰 |
0.05-4.0 |
425 |
150 |
58 |
47 |
61 |
|
25 |
法兰 |
0.05-4.0 |
425 |
160 |
62 |
43 |
61 |
|
32 |
法兰 |
0.05-40 |
425 |
210 |
78 |
52 |
79 |
|
40 |
法兰 |
0.05-40 |
425 |
230 |
80 |
55 |
79 |
|
50 |
法兰 |
0.05-40 |
425 |
230 |
80.5 |
64.5 |
79 |
|
65 |
法兰 |
0.05-40 |
425 |
280 |
100 |
82 |
85 |
|
80 |
法兰 |
0.05-40 |
425 |
310 |
118 |
92 |
110 |
|
100 |
法兰 |
0.05-40 |
425 |
460 |
128 |
102 |
110 |
|
CS19W-16-40C
CS19H-16-40C |
15 |
螺纹 |
0.05-40 |
425 |
80 |
47 |
54 |
47 |
|
20 |
螺纹 |
0.05-40 |
425 |
90 |
52 |
59 |
57 |
|
25 |
螺纹 |
0.05-40 |
425 |
95 |
59 |
62 |
57 |
|
32 |
螺纹 |
0.05-40 |
425 |
105 |
70.5 |
89.5 |
80 |
|
40 |
螺纹 |
0.05-40 |
425 |
110 |
70.5 |
89.5 |
80 |
|
50 |
螺纹 |
0.05-40 |
425 |
120 |
70.5 |
104.5 |
80 |
|
CS69W-16-40C
CS69H-16-40C |
15 |
承插焊 |
0.05-40 |
425 |
80 |
47 |
54 |
47 |
|
20 |
承插焊 |
0.05-40 |
425 |
90 |
52 |
59 |
57 |
|
25 |
承插焊 |
0.05-40 |
425 |
95 |
59 |
62 |
57 |
|
32 |
承插焊 |
0.05-40 |
425 |
105 |
70.5 |
89.5 |
80 |
|
40 |
承插焊 |
0.05-40 |
425 |
110 |
70.5 |
89.5 |
80 |
|
50 |
承插焊 |
0.05-40 |
425 |
120 |
70.5 |
104.5 |
80 | CS49H热动力式蒸汽疏水阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/576.html |
