  产品名称: CS49H圆盘式Y型疏水阀-上海铁王阀门
  产品型号: CS49H


  咨询电话:021-51879176 黄先生
 相关产品
 CS49H圆盘式Y型疏水阀-上海铁王阀门


CS49H圆盘式Y型疏水阀-上海铁王阀门

一、CS49H圆盘式Y型疏水阀产品名称:

圆盘式蒸汽疏水阀、高压圆盘式疏水阀、CS19H圆盘式疏水阀、CS49H圆盘式疏水阀、Y型圆盘式疏水阀、不锈钢圆盘式疏水阀
产品型号:CS19H、CS49H、CS69H、Y型
二、CS49H圆盘式Y型疏水阀产品简介:
圆盘式蒸汽疏水阀是根据热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。当凝结水排流较低时会发生第二次蒸发,并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。热动力式蒸汽疏水阀带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。备有过滤器和排污。该阀动作灵敏可靠,排水量大。
三、CS49H圆盘式Y型疏水阀工作原理:
圆盘式蒸汽疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。
四、CS49H圆盘式Y型疏水阀产品特点:
1、该阀体积小,重量轻,安装简便。
2、耐腐蚀,耐磨损,使用寿命长。
3、间断排放凝结水。
4、内置大流通面积过滤网,确保无故障工作。
5、可在线更换内件和在线清理杂质,维护方便。

五、CS49H圆盘式Y型疏水阀工作原理、流程图:

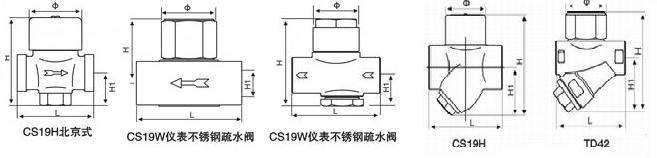

六、CS49H圆盘式Y型疏水阀结构图尺寸:



产品型号Produstion Type

DN

尺寸(mmDimensions

螺纹连接

承插焊连接

法兰连接

L

H

L

H

d1

t

L

H

D

D1

D2

b

f

Z-φd

CS19H

16

C

15

90

80

75

80

23

7

150

110

95

65

45

14

2

4-φ14

25

20

90

90

85

90

28

7

150

110

105

75

55

14

2

4-φ14

40

25

90

115

90

115

33

10

160

115

115

85

65

14

2

4-φ14

CS69H

16

C

32

120

138

120

138

42

12

230

138

135

100

78

16

2

4×φ18

25

40

120

148

120

148

52

12

230

148

145

110

85

16

3

4×φ18

40

50

140

163

140

163

62

12

230

163

160

125

100

16

3

4×φ18

CS49H

16

C

65

/

/

/

/

/

/

250

185

180

145

120

18

3

4×φ18

25

80

/

/

/

/

/

/

280

285

195

160

135

20

3

8×φ18

40

100

/

/

/

/

/

/

310

315

215

180

155

20

3

8×φ18

15

90

80

75

80

23

7

150

110

95

95

45

14

2

4-φ14

20

90

90

85

90

28

7

150

110

105

75

55

14

2

4-φ14

CS19H-16Z
CS49H-16Z

25

90

115

90

115

33

10

160

115

115

85

65

14

2

4-φ14



七、CS49H圆盘式Y型疏水阀排量图:
