  产品名称: GSB杠杆浮球式疏水阀-上海铁王阀门
  产品型号: SUNA23H、SUNA26H


  咨询电话:021-51879176 黄先生
 相关产品

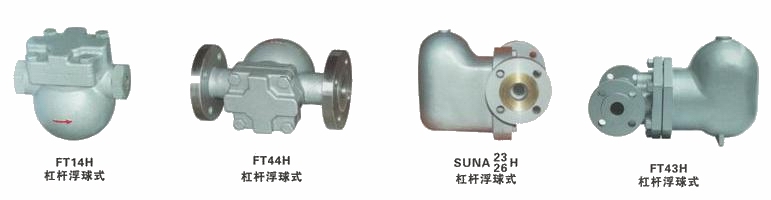

 GSB杠杆浮球式疏水阀-上海铁王阀门


GSB杠杆浮球式疏水阀-上海铁王阀门

一、SUNA23H、SUNA26H杠杆式疏水阀概述:

铁王公司SUNA23H、SUNA26H杠杆浮球式疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。


二、SUNA23H、SUNA26H杠杆式疏水阀特点:
此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量大的工作场合。
三、SUNA23H、SUNA26H杠杆浮球式疏水阀结构特点及工作原理:
1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

四、SUNA23H、SUNA26H杠杆浮球式疏水阀主要零部件材料表:

零部件材料袋

材料

阀体、阀盖

WCB、HT250
不锈钢

阀座、阀芯

不锈钢

浮球

不锈钢

控制架

不锈钢

热敏元件

哈氏合金



五、SUNA23H、SUNA26H杠杆浮球式蒸汽疏水阀技术参数表:

产品型号
Product Type

公称通径
Nominal diameter

连接方式
Type Of Connection

使用压力(Mpa)

温度(℃)

外形尺寸(mm)External Dimensions

L

L1

H1

H2

W

FT14-16

15-20

螺纹

0.01-1.6

250

125

155

55

55

155

FT14-16

15-25

螺纹

0.01-1.6

250

190

220

120

80

140

FT44-16
(FT43)
(FT46)

15-20
25

法兰

0.01-1.6

350

195
215

255

85

115

110

32-50
65-80

法兰

0.01-1.6

350

230
270

345
420

175
218

110
125

190
220

SUNA

23

H

26

15-20
25
32-50

法兰

0.01-4.0

350

195
215
230

145
235

60
125



90
145
