产品名称： |

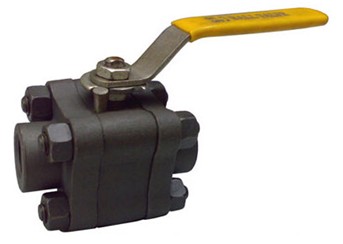

Q61Y锻钢焊接球阀-上海铁王阀门 |
| |
产品型号： |
Q61Y |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|
Q61Y锻钢焊接球阀-上海铁王阀门
一、Q61Y锻钢球阀标准材质明细表：
| 序号 |
零件名称 |
CS to ASTM |
SS ASTM |
| Type A105N |
Type F304(L) |
Type F316(L) |
| 1.3 |
阀体接体，阀盖 |
ASTMA105 N |
A182 F304(L) |
A182 F316(L) |
| 2 |
内六角螺栓 |
A193B7 |
A193 B8 |
A193 B8M |
| 4，7，9 |
密封圈 |
尼龙1010/RPFE+Cu粉/PPL |
| 5，6 |
球体，阀杆 |
A182F410 |
A182F304(L) |
A182F316(L) |
| 8 |
橡胶O型圈 |
氟橡胶Viton |
| 10 |
压套 |
A182F410 |
A182F304(L) |
A182F316(L) |
| 11 |
手柄 |
A182F321 |
| 12 |
螺母 |
A1942H |
A1948 |
A1948 |
| 13 |
锁卡 |
A182F321 |
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
二、Q61Y锻钢球阀主要外形尺寸：
| 尺寸 /口径 |
1/2" |
3/4" |
1" |
11/2" |
2" |
| L |
71 |
96 |
116 |
128 |
140 |
| A |
21.8 |
27.1 |
33.8 |
48.7 |
61.1 |
| NPT |
1/2" |
3/4" |
1" |
11/2" |
2" |
| L0 |
108 |
146 |
178 |
178 |
200 |
| H |
51 |
62 |
81 |
85 |
100 | Q61Y锻钢焊接球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/621.html |
|
|
|
