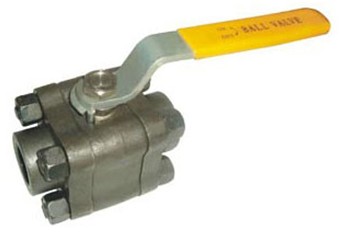

Q11F/H/Y三片式锻钢球阀-上海铁王阀门
一、Q11F/H/Y三片式锻钢球阀适用标准：
1、设计和制造标准根据：BS5351 MSS SP-118;
2、连接端根据：
1）承插焊根据：ANSI B16.11;JB/T1751
2）螺纹端根据：ANSI B16.11;JB/T1751
3）对焊端根据：ANSI B16.25;JB/T12224
4）法兰端根据：ANSI B16.5;JB79
3、检验与试验根据：API 598;GB/T13927;JB/T9092
4、结构特征：三片式螺栓连接
5、材料标准根据：ANSI/ASTM
6、阀体主要材料：A105;LF2;F304(L);F316(L);F51
二、Q11F/H/Y三片式锻钢球阀主要零件材质表：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
A105 |
A304 |
|
2 |
密封圈 |
APTFE & PEEK |
|
3 |
球体 |
F6 |
F304 |
|
4 |
阀杆 |
410 |
304 |
|
5 |
O型圈 |
VITON |
|
6 |
垫片 |
PTFE |
|
7 |
螺栓 |
B7 |
B8 |
|
8 |
螺母 |
2H |
8 |
|
9 |
薄型螺母 |
8 | 三、Q11F/H/Y三片式锻钢球阀主要外型及连接尺寸表 Class800、1500
|
