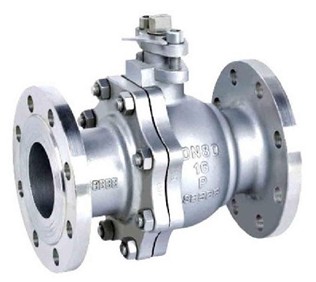

  产品名称： Q41F不锈钢法兰球阀-上海铁王阀门
  产品型号： Q41F


  咨询电话：021-51879176 黄先生
 相关产品
 Q41F不锈钢法兰球阀-上海铁王阀门


Q41F不锈钢法兰球阀-上海铁王阀门

一、Q41F不锈钢法兰球阀产品概述：

 铁王公司Q41F不锈钢法兰球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

二、Q41F不锈钢法兰球阀主要性能规范：

型号
公称压力
试验压力
工作温度(℃)
适用介质
强度(水)Mpa
密封(水)空气(Mpa)
低压密封(空气)Mpa
Q41F-16P(R)
1.6
2.4
1.8
0.6
≤150
硝酸类
Q41F-25P(R)
2.5
3.8
2.8
0.6
≤150
硝酸类
Q41F-40P(R)
4.0
6.0
4.4
0.6
≤150
硝酸类
三、Q41F不锈钢法兰球阀主要零件的材料说明：

零件名称
材料
Q41F-16P-25P-40R
Q41F-16R-25P-40R
阀体
铬镍钛钢
铬镍钼钛钢
球体
阀杆
密封圈
聚四乙烯
扳手
铸钢

四、Q41F不锈钢法兰球阀主要外形尺寸：

型号
公称通径 DN
尺寸(mm)
L
D
D1
D2
H
b-f
Z-Φd
Do
Q41F-16P(R)
15
130
95
65
45
60
14-2
4-14
108
20
140
105
75
55
64
14-2
4-14
120
25
150
115
85
65
90
16-2
4-14
165
32
165
135
100
78
105
16-2
4-18
180
40
180
145
110
85
150
16-3
4-18
240
50
200
160
125
100
190
16-3
4-18
240
65
220
180
145
120
195
18-3
4-18
320
80
250
195
160
135
215
20-3
8-18
350
100
280
215
180
155
250
20-3
8-18
400
125
320
245
210
185
280
22-3
8-18
500
150
360
280
240
210
320
24-3
8-23
600
200
400
335
295
265
370
26-3
12-23
800
Q41F-25P(R)
40
180
145
110
85
160
16-3
4-18
240
50
200
160
125
100
205
20-3
4-18
270
65
220
180
145
120
215
22-3
8-18
350
80
250
195
160
135
230
22-3
8-18
400
100
280
230
190
160
270
24-3
8-23
500
125
320
270
220
188
300
28-3
8-25
600
150
360
300
250
218
340
30-3
8-25
900
200
400
360
310
278
400
34-3
12-25
1100
Q41F-40P(R)
15
130
95
65
45
60
16-2
4-14
40
20
140
105
75
55
65
16-2
4-14
51
25
150
115
85
65
90
18-2
4-14
58
32
180
135
100
78
105
18-3
4-18
66
40
200
145
110
85
170
18-3
4-18
76
50
220
160
125
100
230
20-3
4-18
88
65
250
180
145
120
250
22-3
8-18
110
80
280
195
160
135
250
22-3
8-18
121
100
320
230
190
160
295
24-3
8-23
150
125
400
270
220
188
330
28-3
8-25
176
150
400
300
250
218
375
30-3
8-25
204
200
550
375
320
282
440
38-3
12-30
260

Q41F不锈钢法兰球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/628.html
