产品名称： |

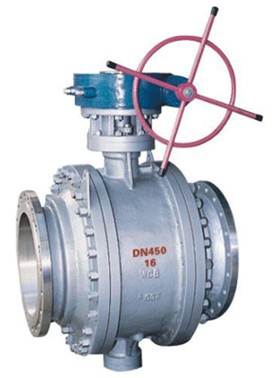

Q347F蜗轮固定式法兰球阀-上海铁王阀门 |
| |
产品型号： |
Q347F |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|
Q347F蜗轮固定式法兰球阀-上海铁王阀门
一、Q347F蜗轮固定式法兰球阀执行标准：
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力-温度
|
试验-检验
|
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 | 二、Q347F蜗轮固定式法兰球阀压力试验：
|
公称压力 |
1.6 |
2.5 |
4.0 |
|
强度试验
|
2.4 |
3.8 |
6.0 |
|
水密封试验
|
1.8 |
2.8 |
4.4 |
|
气密封试验
|
0.4-0.7 | 三、Q347F蜗轮固定式法兰球阀主要零件材料及性能：
|
阀体
|
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球体 阀杆
|
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
阀 座
|
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
|
垫片
|
聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片 |
|
阀杆座
|
聚四氟乙烯PTFE 不锈钢/柔性石墨 |
|
填料
|
聚四氟乙烯PTFE 增强柔性石墨 |
|
填料压盖
|
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
温度
|
-29～150聚四氟乙烯 PTFE -29～200加玻纤增强聚四氟乙烯 PTFE+GLASS -29～300对位聚笨 PPL |
|
介质
|
水 蒸汽 油品
|
硝酸类 |
强氧化介质
|
醋酸类 |
尿素类 | 四、Q347F蜗轮固定式法兰球阀规格主要尺寸：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸面法兰
Q347F
16C
16P
16R |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
30 |
85 |
160 |
|
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
32 |
95 |
230 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
43 |
107 |
230 |
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
70 |
142 |
400 |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
110 |
152 |
400 |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
150 |
178 |
500 |
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
200 |
252 |
500 |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
230 |
278 |
600 |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
260 |
395 |
600 |
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
283 |
480 |
800 |
|
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
380 |
585 |
800 |
|
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
425 |
625 |
800 |
|
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
492 |
720 |
800 |
|
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
555 |
840 |
830 |
|
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
675 |
1050 |
830 |
|
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
850 |
1150 |
830 | 五、Q347F蜗轮固定式法兰球阀规格主要尺寸：
|
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸面法兰
Q347F
25
25P
25R |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
30 |
85 |
160 |
|
40 |
190 |
145 |
110 |
85 |
18 |
4-18 |
32 |
95 |
230 |
|
50 |
216 |
160 |
125 |
100 |
20 |
4-18 |
43 |
107 |
230 |
|
65 |
241 |
180 |
145 |
120 |
22 |
8-18 |
70 |
142 |
400 |
|
80 |
283 |
195 |
160 |
135 |
22 |
8-18 |
110 |
152 |
400 |
|
100 |
305 |
230 |
190 |
160 |
24 |
8-23 |
150 |
178 |
500 |
|
125 |
381 |
270 |
220 |
188 |
28 |
8-25 |
200 |
252 |
500 |
|
150 |
403 |
300 |
250 |
218 |
30 |
8-25 |
230 |
278 |
600 |
|
200 |
502 |
360 |
310 |
278 |
34 |
12-25 |
260 |
395 |
600 |
|
250 |
568 |
425 |
370 |
332 |
36 |
12-30 |
283 |
480 |
800 |
|
300 |
648 |
485 |
430 |
390 |
40 |
16-30 |
380 |
585 |
800 |
|
350 |
762 |
550 |
490 |
448 |
44 |
16-34 |
425 |
625 |
800 |
|
400 |
838 |
610 |
550 |
505 |
48 |
16-34 |
492 |
720 |
800 |
|
500 |
, , 991 |
730 |
660 |
610 |
52 |
20-41 |
555 |
840 |
830 |
|
600 |
1143 |
840 |
770 |
718 |
56 |
20-41 |
675 |
1050 |
830 |
|
700 |
1346 |
955 |
875 |
815 |
60 |
24-48 |
850 |
1150 |
830 | 六、Q347F蜗轮固定式法兰球阀规格主要尺寸：
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸凹法兰
Q347F
40
40P
40R |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
30 |
85 |
160 |
|
40 |
190 |
145 |
110 |
85 |
76 |
18 |
4-18 |
32 |
95 |
230 |
|
50 |
216 |
160 |
125 |
100 |
88 |
20 |
4-18 |
43 |
107 |
230 |
|
65 |
241 |
180 |
145 |
120 |
110 |
22 |
8-18 |
70 |
142 |
400 |
|
80 |
283 |
195 |
160 |
135 |
121 |
22 |
8-18 |
110 |
152 |
400 |
|
100 |
305 |
230 |
190 |
160 |
150 |
24 |
8-23 |
150 |
178 |
500 |
|
125 |
381 |
270 |
220 |
188 |
176 |
28 |
8-25 |
200 |
252 |
500 |
|
150 |
403 |
300 |
250 |
218 |
204 |
30 |
8-25 |
230 |
278 |
600 |
|
200 |
502 |
375 |
320 |
282 |
260 |
38 |
12-30 |
260 |
395 |
600 | Q347F蜗轮固定式法兰球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/636.html |
|
|
|
