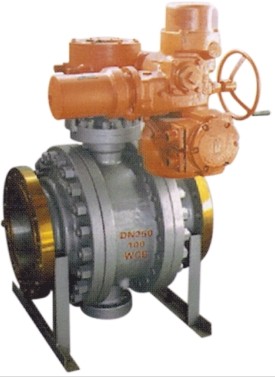

Q947F/H电动固定法兰球阀-上海铁王阀门
一、Q947F/H电动固定法兰球阀概述：
适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
二、Q947F/H电动固定法兰球阀执行标准：
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
三、Q947F/H电动固定法兰球阀规格参数：
|
CH系列执行机构技术参数 |
阀体参数 |
|
电源 |
AC200/220V，50/60Hz |
公称通径 |
DN10～300mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
动作范围 |
0～90° 0～360° |
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
|
动作时间 |
15秒/30秒/60秒 |
执行机构 |
可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构 |
|
保护装置 |
过热保护 |
流量特性 |
快开特性 |
|
环境温度 |
-30°～60° |
可调范围 |
DN50-80 |
DN100-800-1200 |
|
250:1 |
350:1 |
|
手动操作 |
同附带手柄操作 |
基本误差 |
±1% |
|
限位 |
电气、机械二重限位 |
死区 |
≤1% |
|
防护等级 |
相当于IP-65 |
回差 |
≤1% |
|
位置测量 |
可选装开关或电位计 |
适用温度 |
密封面 |
|
驱动电机 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃ |
|
|
|
四、Q947F/H电动固定法兰球阀技术参数和性能：
|
试验压力
（Mpa） |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7 |
五、Q947F/H电动固定法兰球阀主要零件材质：
|
零件名称 |
材 料 |
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M
(316L) |
|
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 |
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
六、Q947F/H电动固定法兰球阀主要外型尺寸：
|
PN1.0(MPa) |
|
通径(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
125 |
356 |
125 |
245 |
210 |
185 |
22 |
8-18 |
520 |
100 |
|
150 |
394 |
150 |
280 |
240 |
210 |
22 |
8-23 |
538 |
165 |
|
200 |
457 |
200 |
335 |
295 |
265 |
24 |
8-23 |
580 |
229 |
|
250 |
533 |
250 |
390 |
350 |
320 |
26 |
12-23 |
637 |
265 |
|
300 |
610 |
300 |
440 |
400 |
368 |
26 |
12-23 |
684 |
393 |
|
350 |
686 |
350 |
500 |
460 |
428 |
26 |
16-23 |
796 |
514 |
|
400 |
762 |
400 |
565 |
515 |
482 |
26 |
16-25 |
842 |
765 |
|
450 |
864 |
450 |
615 |
565 |
532 |
28 |
20-25 |
874 |
930 |
|
500 |
914 |
500 |
670 |
620 |
585 |
28 |
20-25 |
904 |
1210 |
|
PN1.6(MPa) |
|
通径(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
125 |
356 |
125 |
245 |
210 |
185 |
22 |
8-18 |
520 |
105 |
|
150 |
394 |
150 |
280 |
240 |
210 |
24 |
8-23 |
538 |
170 |
|
200 |
457 |
200 |
335 |
295 |
265 |
26 |
12-23 |
580 |
234 |
|
250 |
533 |
250 |
405 |
355 |
320 |
30 |
12-25 |
637 |
275 |
|
300 |
610 |
300 |
460 |
410 |
375 |
30 |
12-25 |
684 |
403 |
|
350 |
686 |
350 |
520 |
470 |
435 |
34 |
16-25 |
796 |
534 |
|
400 |
762 |
400 |
580 |
525 |
485 |
36 |
16-30 |
842 |
785 |
|
450 |
864 |
450 |
640 |
585 |
545 |
40 |
20-30 |
874 |
960 |
|
500 |
914 |
500 |
705 |
650 |
608 |
44 |
20-34 |
904 |
1250 |
|
PN2.5(MPa) |
|
通径(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
100 |
305 |
100 |
230 |
190 |
160 |
24 |
8-23 |
470 |
85 |
|
125 |
381 |
125 |
270 |
220 |
188 |
28 |
8-25 |
520 |
117 |
|
150 |
403 |
150 |
300 |
250 |
218 |
30 |
8-25 |
538 |
180 |
|
200 |
502 |
200 |
360 |
310 |
278 |
34 |
12-25 |
580 |
246 |
|
250 |
568 |
250 |
425 |
370 |
332 |
36 |
12-30 |
637 |
300 |
|
300 |
648 |
300 |
485 |
430 |
390 |
40 |
16-30 |
684 |
444 |
|
350 |
762 |
350 |
550 |
490 |
448 |
44 |
16-34 |
796 |
586 |
|
400 |
838 |
400 |
610 |
550 |
505 |
48 |
16-34 |
842 |
860 |
|
450 |
914 |
450 |
660 |
600 |
555 |
50 |
20-34 |
874 |
1073 |
|
500 |
991 |
500 |
730 |
660 |
610 |
52 |
20-41 |
904 |
1315 |
|
PN6.4(MPa) |
|
通径(DN) |
L |
d1 |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H |
重量 |
|
50 |
292 |
50 |
175 |
135 |
105 |
88 |
26 |
4-23 |
380 |
50 |
|
65 |
330 |
65 |
200 |
160 |
130 |
110 |
28 |
8-23 |
424 |
65 |
|
80 |
356 |
80 |
210 |
170 |
140 |
121 |
30 |
8-23 |
434 |
80 |
|
100 |
432 |
100 |
250 |
200 |
168 |
150 |
32 |
8-25 |
456 |
111 |
|
125 |
508 |
125 |
295 |
240 |
202 |
176 |
36 |
8-30 |
525 |
170 |
|
150 |
559 |
150 |
340 |
280 |
240 |
204 |
38 |
8-34 |
554 |
220 |
|
200 |
660 |
200 |
405 |
345 |
300 |
260 |
44 |
12-34 |
594 |
290 |
|
250 |
787 |
250 |
470 |
400 |
352 |
313 |
48 |
12-41 |
704 |
500 |
|
300 |
838 |
300 |
530 |
460 |
412 |
364 |
54 |
16-41 |
731 |
710 |
|
350 |
889 |
350 |
595 |
525 |
475 |
422 |
60 |
16-41 |
786 |
1030 |
|
400 |
991 |
400 |
670 |
585 |
525 |
474 |
66 |
16-48 |
867 |
1350 |
|
PN16.0(MPa) |
|
通径(DN) |
L |
d1 |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H |
重量 |
|
50 |
, , 368 |
50 |
215 |
165 |
132 |
88 |
36 |
8-25 |
- |
82 |
|
65 |
419 |
65 |
245 |
190 |
152 |
110 |
44 |
8-30 |
- |
125 |
|
80 |
381 |
80 |
260 |
205 |
168 |
121 |
46 |
8-30 |
- |
160 |
|
100 |
457 |
100 |
300 |
240 |
200 |
150 |
48 |
8-34 |
- |
210 |
|
125 |
- |
125 |
355 |
285 |
238 |
176 |
60 |
8-41 |
- |
270 |
|
150 |
610 |
150 |
390 |
318 |
270 |
204 |
66 |
12-41 |
- |
350 |
|
200 |
737 |
200 |
480 |
400 |
345 |
260 |
78 |
12-48 |
- |
580 |
|
250 |
838 |
250 |
580 |
485 |
425 |
313 |
88 |
12-54 |
- |
870 |
|
300 |
965 |
300 |
665 |
570 |
510 |
364 |
100 |
16-54 |
- |
1350 | Q947F/H电动固定法兰球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/637.html |
