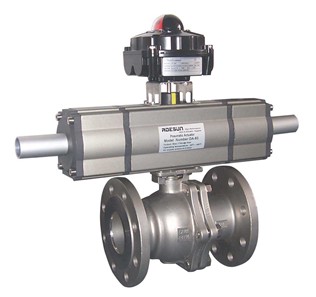

  产品名称： Q641F/H气动法兰式球阀（双作用）-上海铁王阀门
  产品型号： Q641F/H


  咨询电话：021-51879176 黄先生
 相关产品
 Q641F/H气动法兰式球阀（双作用）-上海铁王阀门


Q641F/H气动法兰式球阀（双作用）-上海铁王阀门

一、Q641F/H气动法兰式球阀（双作用）执行机构：

 Q641F/H气动法兰式球阀（双作用）采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
二、Q641F/H气动法兰式球阀（双作用）附件的选项：

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

三、Q641F/H气动法兰式球阀（双作用）性能规范：

试验压力
（Mpa）
公称压力（Mpa）
压力级（class）
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
气密试验
0.5～0.7

四、Q641F/H气动法兰式球阀（双作用）安装尺寸表 ：

公称通径
DN(mm)
尺 寸(mm)
执 行 器 型 号
1.6MPa
2.5MPa
4.0MPa
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

以上选配仅供参考具体

选区用根据实际要求
15
130
95
65
14
44
130
95
65
16
44
130
130
65
16
44
20
130
105
75
14
44
130
105
75
16
44
150
150
75
16
44
25
140
115
85
14
44
140
115
85
16
44
160
160
85
16
44
32
165
135
100
16
48
165
135
100
18
48
180
180
100
18
48
40
165
145
110
16
48
165
145
110
18
48
200
200
110
18
48
50
203
160
125
16
48
203
160
125
20
48
230
230
125
20
48
65
222
180
145
18
48
222
180
145
22
88
290
290
145
22
88
80
241
195
160
20
88
241
195
160
22
88
310
310
160
22
88
100
305
215
180
20
88
305
230
190
24
8-23
350
350
190
24
8-23
125
356
245
210
22
88
356
270
220
28
8-25
400
270
220
28
8-25
150
394
280
240
24
8-23
394
300
250
30
8-25
480
300
250
30
8-25
200
457
335
295
28
12-23
457
360
310
34
12-25
600
375
320
38
12-30
Q641F/H气动法兰式球阀（双作用）-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/641.html
