  产品名称： Q47F/H Q347F/H固定式法兰球阀-上海铁王阀门
  产品型号： Q47F/H Q347F/H


  咨询电话：021-51879176 黄先生
 相关产品

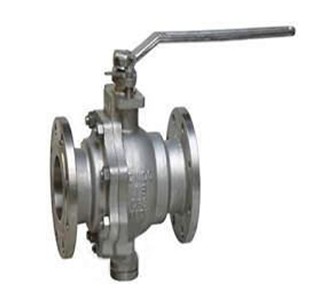

 Q47F/H Q347F/H固定式法兰球阀-上海铁王阀门


Q47F/H Q347F/H固定式法兰球阀-上海铁王阀门

一、Q47F/H Q347F/H固定式法兰球阀概述：

 Q47F/H Q347F/H固定式法兰球阀适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。 固定球阀结构简单、体积小、重量轻。流体阻力小，其阻力系数与同长度的管段相等。紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

固定球阀的球体是固定的，受压后不产生移动。固定球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

二、Q47F/H Q347F/H固定式法兰球阀执行标准：

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

三、Q47F/H Q347F/H固定式法兰球阀阀压力试验：

公称压力 1.6 2.5 4.0
强度试验 2.4 3.8 6.0
水密封试验 1.8 2.8 4.4
气密封试验 0.4-0.7

四、Q47F/H Q347F/H固定式法兰球阀主要零件材料及性能：

阀体 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体 阀杆 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀 座 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片
阀杆座 聚四氟乙烯PTFE 不锈钢/柔性石墨
填料 聚四氟乙烯PTFE 增强柔性石墨
填料压盖 WCB 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度 -29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)
介质 水 蒸汽 油品 硝酸类 强氧化介质 醋酸类 尿素类

五、Q47F/H Q347F/H固定式法兰球阀主要尺寸：

1.6MPa DN L D D1 D2 b n-φd H0 H1 H2

凸面法兰
Q347F

16C

16P

16R

 32 140 135 100 78 16 4-18 30 85 160
40 165 145 110 85 16 4-18 32 95 230
50 178 160 125 100 16 4-18 43 107 230
65 190 180 145 120 18 4-18 70 142 400
80 203 195 160 135 20 8-18 110 152 400
100 305 215 180 155 20 8-18 150 178 500
125 356 245 210 185 22 8-18 200 252 500
150 394 280 240 210 24 8-23 230 278 600
200 457 335 295 265 26 12-23 260 395 600
250 533 405 355 320 30 12-25 283 480 800
300 610 460 410 375 30 12-25 380 585 800
350 686 520 470 435 34 16-25 425 625 800
400 762 580 525 485 36 16-30 492 720 800
500 914 705 650 608 44 20-34 555 840 830
600 1067 840 770 718 48 20-41 675 1050 830
700 1245 910 940 788 50 24-41 850 1150 830

六、Q47F/H Q347F/H固定式法兰球阀主要尺寸：

2.5MPa DN L D D1 D2 b n-φd H0 H1 H2

凸面法兰
Q347F

25

25P

25R		 32 180 135 100 78 18 4-18 30 85 160
40 190 145 110 85 18 4-18 32 95 230
50 216 160 125 100 20 4-18 43 107 230
65 241 180 145 120 22 8-18 70 142 400
80 283 195 160 135 22 8-18 110 152 400
100 305 230 190 160 24 8-23 150 178 500
125 381 270 220 188 28 8-25 200 252 500
150 403 300 250 218 30 8-25 230 278 600
200 502 360 310 278 34 12-25 260 395 600
250 568 425 370 332 36 12-30 283 480 800
300 648 485 430 390 40 16-30 380 585 800
350 762 550 490 448 44 16-34 425 625 800
400 838 610 550 505 48 16-34 492 720 800
500 991 730 660 610 52 20-41 555 840 830
600 1143 840 770 718 56 20-41 675 1050 830
700 1346 955 875 815 60 24-48 850 1150 830

七、Q47F/H Q347F/H固定式法兰球阀主要尺寸：

4.0MPa DN L D D1 D2 D6 b n-φd H0 H1 H2

凸凹法兰
Q347F

40

40P

40R

 32 180 135 100 78 66 18 4-18 30 85 160
40 190 145 110 85 76 18 4-18 32 95 230
50 216 160 125 100 88 20 4-18 43 107 230
65 241 180 145 120 110 22 8-18 70 142 400
80 283 195 160 135 121 22 8-18 110 152 400
100 305 230 190 160 150 24 8-23 150 178 500
125 381 270 220 188 176 28 8-25 200 252 500
150 403 300 250 218 204 30 8-25 230 278 600
200 502 375 320 282 260 38 12-30 260 395 600
250 568 445 385 345 313 42 12-34 283 480 800
300 648 510 450 408 364 46 16-34 380 585 800
350 762 570 510 465 422 52 16-34 425 625 800
400 838 655 585 535 474 58 16-41 492 720 800
500 991 755 670 612 576 62 20-48 555 840 830
600 1143 890 795 730 678 62 20-54 675 1050 830
700 1346 995 900 835 768 68 24-54 850 1150 830
Q47F/H Q347F/H固定式法兰球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/646.html
