  产品名称: Q21F三片式外螺纹球阀-上海铁王阀门
  产品型号: Q21F


  咨询电话:021-51879176 黄先生
 相关产品

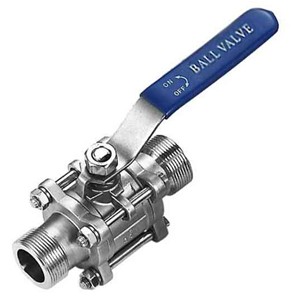

 Q21F三片式外螺纹球阀-上海铁王阀门


Q21F三片式外螺纹球阀-上海铁王阀门

一、Q21F三片式外螺纹球阀概述:

 Q21F外螺纹三片式球阀是集焊接、外螺纹为一体的多连接球阀。安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、可在线清理或维修。适用于空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质等。

三片式外螺纹球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~150℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

二、Q21F三片式外螺纹球阀工作原理:

        三片式卡套焊接球阀为手动操作转角为90°旋转类球阀,三段式结构,通常制作高压球阀使用。用于截断或接通管路中的介质,选用不同的材质可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。阀座采用弹性密封结构,启闭轻松密封可靠。阀杆采用有倒密封的下装式结构阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。

Q21F三片式外螺纹球阀产品特点

1、流体阻力小,其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

三、Q21F三片式外螺纹球阀主要零件材料:

零件名称
材质
阀体
不锈钢CF8M
碳钢WCB
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
阀盖
不锈钢CF8M
碳钢WCB
球体
不锈钢SS316
不锈钢SS304
阀杆
不锈钢SS316
不锈钢SS316
螺母
不锈钢SS304
不锈钢SS304
垫圈
不锈钢SS304
不锈钢SS304
手柄套
塑料
塑料
手柄
不锈钢SS304
不锈钢SS304
阀杆螺母
不锈钢SS304
不锈钢SS304
填料压盖螺母
不锈钢SS304
不锈钢SS304
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
螺栓
不锈钢SS304
不锈钢SS304

Q21F三片式外螺纹球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/656.html
