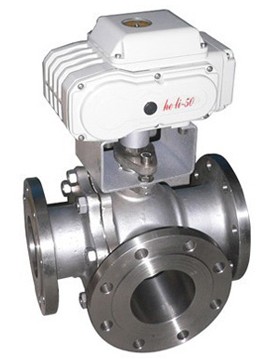

  产品名称： Q944F/Q945F电动三通法兰球阀-上海铁王阀门
  产品型号： Q944F/Q945F


  咨询电话：021-51879176 黄先生
 相关产品
 Q944F/Q945F电动三通法兰球阀-上海铁王阀门


Q944F/Q945F电动三通法兰球阀-上海铁王阀门

一、电动三通球阀概述：
　　 电动三通球阀可分为L形和T形，L形（Q944F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q945F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

二、电动三通球阀性能参数:
试验压力 公称压力（Mpa）
Mpa 1.6 2.5 4.0 CL150 JIS10K
强度试验 2.4 3.8 6.0 3.2 2.4
密封试验 1.8 2.8 4.4 2.2 1.5
气密试验 0.5-0.7
工作温度 PTFE≤180℃ PPL≤300℃
适用温度 C：水、油、气；P：硝酸类；R：醋酸类
公称压力 公称通径 L L1 H W 重量（kg)
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K

1.6
2.5
4.0
CL150
JIS10K

15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 2 1/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160
电动三通球阀主要零件材料:
阀体、阀盖 WCB、CF8
球体 WCB+Hcr、CF8
阀杆 2Cr13、CF8
阀座 PTFE
填料 PTFE





Q944F/Q945F电动三通法兰球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/660.html
