D971J电动全衬胶蝶阀-上海铁王阀门

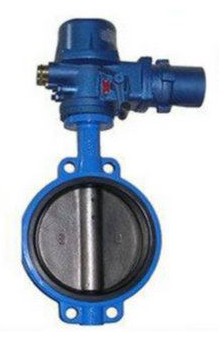

一、D971J电动全衬胶蝶阀产品介绍：
衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，蝶阀处于全开状态。 本类衬胶蝶阀门在管道中一般应当水平安装。

全衬胶蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动全衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、D971J电动全衬胶蝶阀应用范围：
密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸气、一般酸碱类
FKM ≤150℃ 水、蒸气、强酸碱类

三、D971J电动全衬胶蝶阀结构特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

四、D971J电动全衬胶蝶阀标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

五、D971J电动全衬胶蝶阀检测试验：

衬里层：电火花检测
试验与检验按GB/T 13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

六、D971J电动全衬胶蝶阀零件材料与工况：
阀 体：铸铁、球墨铸铁、碳钢、不锈钢
蝶 板：铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料
阀 杆：碳钢镀镍磷、不锈钢
阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
蜗轮装置:组合件

七、D971J电动全衬胶蝶阀密封材料选用和适用温度
