  产品名称: WBSX消防信号蝶阀-上海铁王阀门
  产品型号: WBSX


  咨询电话:021-51879176 黄先生
 相关产品

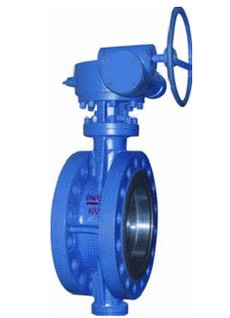

 WBSX消防信号蝶阀-上海铁王阀门


WBSX消防信号蝶阀-上海铁王阀门

WBSX消防信号蝶阀结构简单,密封可靠,开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上,尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态,具有直观、清晰、可靠的反映出消防系统中的工作状态,所以广泛、大量的适用于消防系统中。

消防专用信号蝶阀主要技术参数

公称通经

公称压力

工作温度

密封试验

强度试验

适用介质

DN50~400mm

1.0/1.6/2.5MPa

-10℃~-80℃

1.1倍公称压力

1.5倍公称压力

水、油、气

消防专用信号蝶阀主要零件材料

序号

零件名称

材质

序号

零件名称

材质

1

阀体

球铁、铸钢

7

密封圈

NBR。EPDM

2

阀轴

SUS410/SUS316

8

圆垫片

SUS316/黄铜

3

蝶板

球铁喷塑、不锈钢

9

对开环

SUS316/黄铜

4

阀座

EPDM,PTEE

10

挡圈

弹簧钢

5

衬套

青铜,聚四氟乙烯







消防专用信号蝶阀主要外形连接尺寸单位:mm

DN

50

65

80

100

125

150

200

250

300

350

400

H

268

287

309

342

376

410

495

565

849

985

1109

H1

70

76

86

104

118

132

167

198

239

267

309

L1

43

46

46

52

56

56

60

68

68

78

102

L2

32

47

65

91

112

146

194

242

292

325

380

L3

245

245

245

245

245

245

400

400

400

400

431

Ф1

152

152

152

152

152

152

300

300

305

305

290

WBSX消防信号蝶阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/673.html
