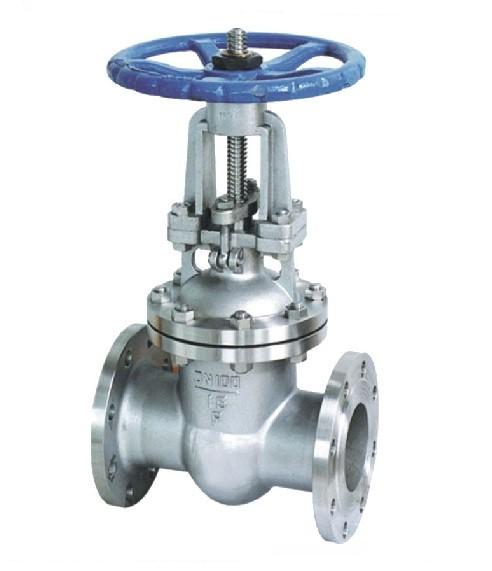

型号
Type

公称压力Nominal Presure

试验压力Test Pressure

工作温度（℃）Working Temperature

适用介质SuitableMedium

强度（水）（Mpa）

密封（水）空气（Mpa）

低压密封空气（Mpa）

Z41W-16P(R)

1.6

2.4

1.8

0.6

≤200

NITRIC ACID

硝酸类

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

ACETIC ACID

醋酸类

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

NITRIC ACID

硝酸类

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

ACETIC ACID

醋酸类

零件名称
Part name

材料 Material

Z41Y-16I
－25I
－40I

Z41W-16P
－25P
－40P

阀体、阀盖
Body donnet

铬镍钢Ci Ni steel

铬镍钛钢
Ci Ni Ti

铬镍铝钛钢
Ci Ni Mo Ti steel

阀板Wedge gate

合金钢＋硬质合金
Alloy steel＋corbiddealloy

阀杆Stem

合金钢Alloy steel

阀杆螺母Stem nut

铝铁青铜 Al bronze

手轮Hand wheel

灰铸铁、可锻铸铁 Csatiom forageable casriron

型号
Type

公称通径DN
NominalDiameter

尺寸（mm）  Dimensions

L

D

D1

D2

H

b-f

Z-φd

D0

Z41W-40P(R)

15

130

95

65

45

170

16-2

4-14

40

20

150

105

75

55

190

16-2

4-14

51

25

160

115

85

65

205

16-2

4-14

58

32

180

135

100

78

270

18-2

4-18

66

40

200

145

110

85

310

18-3

4-18

76

50

230

160

125

100

371

20-3

4-18

88

65

290

180

145

120

391

22-3

8-18

110

80

310

195

160

135

455

22-3

8-18

121

100

350

230

190

160

551

24-3

8-23

150

125

400

270

220

188

628

28-3

8-25

178

150

450

300

250

218

708

30-3

8-25

204

200

550

375

320

282

885

38-3

12-25

260

250

650

445

385

345

960

42-3

12-30

313

Z41W-64P(R)

15

170

105

75

55

140

18-2

4-14

41

20

190

1, 2, 5

90

68

195

20-2

4-18

51

25

210

135

100

78

210

22-2

4-18

58

32

230

150

110

82

280

24-2

4-23

66

40

240

165

125

95

328

24-3

4-23

76

50

250

175

135

105

390

26-3

4-23

88

65

280

200

160

130

410

28-3

8-23

110

80

310

210

170

140

485

30-3

8-23

121

100

350

250

200

168

590

32-3

8-25

150

125

400

295

240

202

688

36-3

8-30

176

150

450

340

280

240

768

38-3

8-34

204

200

550

405

345

300

973

44-3

12-34

260

250

650

470

400

352

1050

48-3

12-41

313
