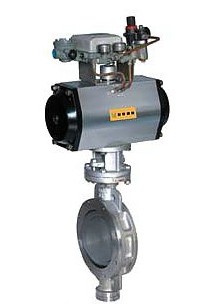

D673H气动三偏心调节切断蝶阀-上海铁王阀门
一、D673H气动三偏心调节切断蝶阀概述：
我公司D673H气动三偏心调节切断蝶阀是我公司新开发的长寿命节能型蝶阀。蝶阀采用三维偏心原理设计，弹性密封和硬软多层次密封兼容的加工新工艺，使蝶阀在运行工作时密封可靠，可达到气密封无泄漏，采用偏心设计延长阀门使用寿命。气动执行机构采用曲臂转换结构，具有输出力矩大、体积精小、性能稳定可靠等特点。同阀门定位器或电磁阀配套使用可实现比例调节或开关控制，适用于气体、固体颗粒和液体等介质。可广泛应用于造纸、石化、化工、冶金、电力、环保石油、轻工、楼宇自动化等工业部门的自动化控制系统中。
二、D673H气动三偏心调节切断蝶阀主要技术参数和性能指标：
|
公称通径DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
额定流量系数（CV） |
95 |
175 |
270 |
375 |
740 |
1400 |
2100 |
3250 |
4680 |
6200 |
8100 |
11000 |
15800 |
21000 |
29000 |
38000 |
|
最大转角（σ°） |
90° |
|
工作气源压力（MPa） |
0.4～0.8 |
|
工作温度范围 |
-40～250 |
|
输入信号 |
（电信号：4～20mA□dc）220VAC、24VDC |
|
公称压力（MPa） |
1.0、1.6 |
|
配用气接管 |
φ6×1（G1/8） |
φ8×1.5（G1/4） |
φ12×2（G3/8） |
|
连接型式及标准 |
对夹式、按JB81-94 |
|
阀体材料 |
304、316、316Lz中ZG25 |
|
阀芯材料 |
304、316、316L |
|
阀座材料 |
316、F4 | D673H气动三偏心调节切断蝶阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/681.html |
