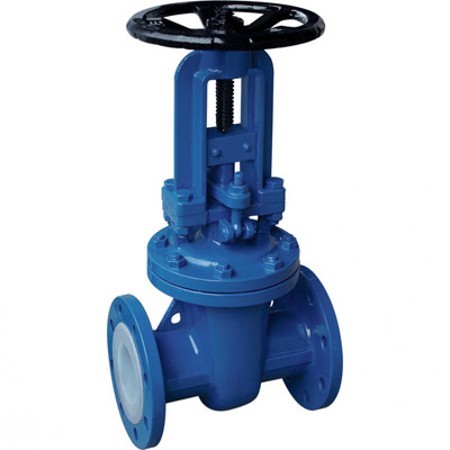

  产品名称： Z41F46耐腐蚀衬氟闸阀-上海铁王阀门
  产品型号： Z41F46


  咨询电话：021-51879176 黄先生
 相关产品
 Z41F46耐腐蚀衬氟闸阀-上海铁王阀门


Z41F46耐腐蚀衬氟闸阀-上海铁王阀门

一、Z41F46、Z641F46、Z941F46耐腐蚀衬氟闸阀概述：Z41F46、Z641F46、Z941F46耐腐蚀衬氟闸阀适用在-50℃~150℃的各种浓度的硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。 二、Z41F46、Z641F46、Z941F46耐腐蚀衬氟闸阀基本型号 ：

手动
Z41F3
Z40F3
蜗轮
Z441F3
Z440F3
Z41F46
Z40F46
Z541F46
Z540F46
气动
Z641F3
Z640F3
电动
Z941F3
Z940F3
Z641F46
Z640F46
Z941F46
Z940F46
三、Z41F46、Z641F46、Z941F46耐腐蚀衬氟闸阀技术规范：

设计标准
GB12234
结构长度
GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
GB/T13927
驱动方式
手动、电动、气动
四、Z41F46、Z641F46、Z941F46耐腐蚀衬氟闸阀主要零部件材料：

序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸阀
Z
C
P
R
PL
RL
1
阀体/端盖/闸板
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀杆
1Cr13
2Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里/阀座
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4
填料/压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
6
活节螺栓
35
1Cr17Ni2
1Cr17Ni2
7
阀杆螺母
ZCuAI10Fe3
ZCuAI10Fe3
ZCuAI10Fe3
8
紧固螺母
45
1Cr17Ni2
1Cr18Ni9Ti
9
螺母

0Cr18Ni9
0Cr18Ni9
10
手轮
WCB
WCB
WCB

五、Z41F46、Z641F46、Z941F46耐腐蚀衬氟闸阀主要外型和连接尺寸：

240
公称通径
标准值
参考值
DN(mm)
NPS(inch)
L
D
D1
D2
f
b
Z-Фd
W
D0
H
WT(Kg)
PN0.6MPa
15
1/2
130
80
55
40
2
12
4-Ф12
100
100
120
5
20
3/4
150
90
65
50
2
14
4-Ф12
100
120
140
6
25
1
160
100
75
60
2
14
4-Ф12
120
130
150
7
32
11/4
180
120
90
70
2
16
4-Ф14
120
156
185
10
40
11/2
240
130
100
80
3
16
4-Ф14
160
165
205
18
50
2
250
140
110
90
3
16
4-Ф14
160
350
400
25
65
21/2
270
160
130
110
3
16
4-Ф14
180
370
435
30
80
3
280
185
150
125
3
18
4-Ф18
180
430
510
43
100
4
300
205
170
145
3
18
4-Ф18
220
495
595
58
125
5
325
235
200
175
3
20
8-Ф18
220
610
735
100
150
6
350
260
225
200
3
20
8-Ф18
240
670
820
115
200
8
400
315
280
255
3
22
8-Ф18
240
815
1015
145
250
10
450
370
335
310
3
24
12-Ф18
240
965
1215
230
300
12
500
435
395
362
4
24
12-Ф23
280
1140
1440
335
350
14
550
485
445
412
4
26
12-Ф23
280
1275
1625
540
400
16
600
535
495
462
4
28
16-Ф23
320
1445
1845
670
450
18
650
590
550
518
4
28
16-Ф23
320
1530
1980
780
500
20
700
640
600
568
4
30
16-Ф23
360
1725
2225
850
公称通径
标准值
参考值
DN(mm)
NPS(inch)
L
D
D1
D2
f
b
Z-Фd
D0
H
H1
WT(Kg)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-Ф14
100
110
125
6
20
3/4
150
105
75
55
2
16
4-Ф14
100
120
140
7
25
1
160
115
85
65
2
16
4-Ф14
120
132
155
8
32
11/4
180
135
100
78
2
18
4-Ф18
120
156
185
11
40
11/2
240
145
110
85
3
18
4-Ф18
160
167
210
20
50
2
250
160
125
100
3
20
4-Ф18
160
358
410
28
65
21/2
270
180
145
120
3
20
4-Ф18
180
375
440
32
80
3
280
195
160
135
3
22
4-Ф18
180
435
515
45
100
4
300
215
180
155
3
22
8-Ф18
220
500
600
60
125
5
325
245
210
185
3
24
8-Ф18
220
615
740
110
150
6
350
280
240
210
3
24
8-Ф23
240
675
825
120
200
8
400
335
295
265
3
26
8-Ф23
280
820
1020
150
250
10
450
390
350
320
3
28
12-Ф23
320
970
1220
240
300
12
500
440
400
368
4
28
12-Ф23
320
1145
1445
340
350
14
550
500
460
428
4
30
16-Ф23
360
1280
1630
550
400
16
600
565
515
482
4
32
16-Ф25
400
1450
1850
680
450
18
650
615
565
532
4
32
20-Ф25
500
1538
1988
795
500
20
700
670
620
585
4
34
20-Ф25
500
1730
2230
880
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-Ф14
120
110
130
7
20
3/4
150
105
75
55
2
16
4-Ф14
120
120
140
8
25
1
160
115
85
65
2
16
4-Ф14
120
135
160
9
32
11/4
180
135
100
78
2
18
4-Ф18
160
160
190
13
40
11/2
240
145
110
85
3
18
4-Ф18
160
170
220
25
50
2
250
160
125
100
3
20
4-Ф18
160
360
410
32
65
21/2
270
180
145
120
3
20
4-Ф18
180
380
440
38
80
3
280
195
160
135
3
22
8-Ф18
180
440
520
50
100
4
300
215
180
155
3
24
8-Ф18
240
500
600
68
125
5
325
245
210
185
3
26
8-Ф18
240
615
740
125
150
6
350
280
210
3
28
8-Ф23
280
680
830
170
200
8
400
335
295
265
3
30
12-Ф23
280
820
1020
210
250
10
450
405
355
320
3
32
12-Ф25
320
980
1230
260
300
12
500
460
410
375
4
34
12-Ф25
320
1150
1450
480
350
14
550
520
470
435
4
38
16-Ф25
400
1285
1635
620
400
16
600
580
525
485
4
40
16-Ф30
400
1455
1855
805
450
18
650
640
585
545
4
44
20-Ф30
500
1545
1990
880
500
20
700
705
650
608
4
46
20-Ф34
500
1735
2235
920

PN2.5MPa

公称通径
标准值
参考值
DN(mm)
NPS(inch)
L
D
D1
D2
f
b
Z-Фd
D0
H
H1
WT(Kg)
PN2.5MPa
15
1/2
130
95
65
45
2
16
4-Ф14
120
110
130
8
20
3/4
150
105
75
55
2
16
4-Ф14
120
120
140
9
25
1
160
115
85
65
2
16
4-Ф14
160
135
160
10
32
11/4
180
135
100
78
2
18
4-Ф18
160
160
190
14
40
11/2
240
145
110
85
3
18
4-Ф18
180
170
220
28
50
2
250
160
125
100
3
20
4-Ф18
180
360
410
36
65
21/2
270
180
145
120
3
22
8-Ф18
240
380
440
45
80
3
280
195
160
135
3
22
8-Ф18
240
440
520
58
100
4
300
230
190
160
3
24
8-Ф23
280
500
600
76
125
5
325
270
220
188
3
28
8-Ф25
280
615
740
143
150
6
350
300
250
218
3
30
8-Ф25
320
680
830
178
200
8
400
360
310
278
3
34
12-Ф25
320
820
1020
243
250
10
450
425
270
332
3
36
12-Ф30
400
980
1230
275
300
12
500
485
430
390
4
40
16-Ф30
400

Z41F46耐腐蚀衬氟闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/683.html
