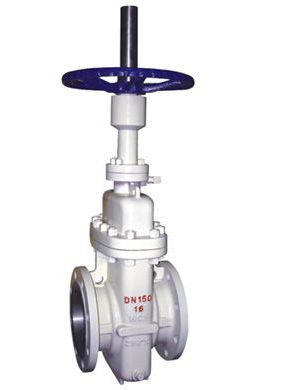

	产品名称：	Z43/Z44/Z45F/H/Y平板闸阀-上海铁王阀门
	产品型号：	Z43/Z44/Z45F/H/Y


	咨询电话：021-51879176 黄先生

相关产品

Z43/Z44/Z45F/H/Y平板闸阀-上海铁王阀门

一、平板闸阀

平板闸阀本阀广泛适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。采用无填料结构，伟动机构确保阀门启闭灵活，其启闭力矩仅为普通阀门的3/1-1/2。闸板，阀座经特殊工艺处理、喷焊硬质合金，耐磨四氟，实现双重密封。并可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。

二、平板闸阀产品标准

API 6D 管道阀门
JB/T5198-91管线用钢制平板闸阀
ANSI B16.5a-1992管法兰管件
JB/T79.1～79.2 管体铸钢管法兰
GB/T13927-92通用阀门压力试验
JB/T9092-1999阀门的检验与试验

三、平板闸阀性能规范

压力等级		常温下试验压力(MPa)				工作压力	适用温度			适用介质
压力等级		左密封	右密封	壳体	气体低压密封	工作压力	适用温度			"KZ"型	"Z"型
公称压力	1.6	1.76	1.76	2.4	0.5～0.7	1.6	"G"型 -29～250	"D"型 -45～121	通用型 -29～121	含H2S和 CO2 800Mg/Nm	石油、天然气、水等
	2.5	2.75	2.75	3.75		2.5
	4	4.4	4.4	6		4
	6.4	7.04	7.04	9.6		6.4
	10	11	11	15		10
磅级 Lb	150	2.07	2.07	2.93		1.93
	300	5.52	5.52	7.58		5.06
	400	7.31	7.31	70.0		6.75
	600	11.03	11.03	15.0		10.12
	900	16.54	16.54	22.4		15.19

四、平板闸阀主要零件材料

零件名称	材料
零件名称	"Z"型	"KZ"型
阀体、阀盖	WCB碳素铸钢
闸板	合金钢(表面经过特殊处理或焊硬质合金)
阀杆	不锈钢	抗硫不锈钢
阀座	合金钢	合金钢(焊硬质合金)
中法兰螺栓	35CrMoA
中法兰螺母	35(碳钢)
阀杆螺母	铝青铜
填料	填充四氟、膨胀石墨
密封圈	填充四氟、丁睛橡胶	填充四氟、氟橡胶
密封脂	耐油密封脂	抗硫密封脂

五、平板闸阀主要外形尺寸及连接尺寸(JB/T79.1-1994)

PN(MPa)	DN	L	D	D1	D2	D0	f	b	H	H1	Z-φ
1.6	50	178	160	125	100	250	3	16	584	80	4-18
	65	190	180	145	120	250	3	18	634	95	4-18
	80	203	195	160	135	250	3	20	688	100	8-18
	100	229	215	180	155	300	3	20	863	114	8-18
	125	254	245	210	185	350	3	22	940	132	8-18
	150	267	280	240	210	350	3	24	1030	150	8-23
	200	292	335	295	265	350	3	26	1277	168	12-23
	250	330	405	355	320	400	3	30	1491	203	12-25
	300	356	460	410	375	450	4	30	1701	237	12-25
	350	381	520	470	435	500	4	34	1875	265	16-25
	400	406	580	525	485	305	4	36	2180	300	16-30
	450	432	640	585	545	305	4	40	2440	325	20-30
	500	457	705	650	608	305	4	44	2860	360	20-34
	600	508	840	770	718	305	5	48	3450	425	20-41
	700	610	910	840	788	305	5	50	3960	460	24-41
	800	660	1020	950	898	305	5	52	4550	512	24-41
	900	711	1120	1050	998	250	5	54	5250	565	28-41
	1000	811	1255	1170	1110	250	5	56	5870	630	28-48
2.5	50	178	160	125	100	250	3	20	584	80	4-18
	65	190	180	145	120	300	3	22	634	95	8-18
	80	203	195	160	135	350	3	22	688	100	8-18
	100	229	230	190	160	350	3	24	863	114	8-23
	125	254	270	220	188	350	3	28	940	132	8-25
	150	267	300	250	218	400	3	30	1030	150	8-25
	200	292	360	310	278	450	3	34	1277	168	12-25
	250	330	425	370	332	500	3	36	1491	203	12-30
	300	356	485	430	390	305	4	40	1701	237	16-30
	350	381	550	490	448	305	4	44	1875	265	16-34
	400	406	610	550	505	305	4	48	2180	300	16-34
	450	432	660	600	555	305	4	50	2440	325	20-34
	500	457	730	660	610	305	4	52	2860	360	20-41
	600	508	840	770	718	305	5	56	3450	425	20-41
	700	610	955	875	815	305	5	60	3960	460	24-48
	800	660	1070	990	930	305	5	64	4550	512	24-48
	900	711	1180	1090	1025		5	66	5250	595	28-54
	1000	811	1305	1210	1140		5	68	5870	660	28-58

六、平板闸阀主要外形尺寸及连接尺寸(JB/T79.2-1994)

PN(MPa)	DN	L	D	D1	D2	Y	D0	f	f2	b	H	H1	Z- φ
4.0	50	250	160	125	100	88	250	3	4	20	584	80	4-18
	65	280	180	145	120	110	250	3	4	22	634	95	8-18
	80	310	195	160	135	121	250	3	4	22	678	102	8-18
	100	350	230	190	160	150	300	3	4.5	24	863	115	8-23
	125	400	270	220	188	176	350	3	4.5	28	940	133	8-25
	150	450	300	250	218	204	350	3	4.5	30	1040	152	8-25
	200	550	375	320	282	260	350	3	4.5	38	1282	188	12-30
	250	650	445	385	345	313	400	3	4.5	42	1495	223	12-34
	300	750	510	450	408	364	450	4	4.5	46	1701	250	16-34
	350	850	570	510	465	422	500	4	5	52	1880	280	16-34
	400	950	655	585	535	474	305	4	5	58	2200	310	20-41
	450	1050	680	610	560	524	305	4	5	60	2480	335	20-41
	500	1150	755	670	612	576	305	4	5	62	2890	380	20-48
	600	1350	890	795	730	678	305	5	6	62	3460	450	20-54
	700	1450	995	900	835	768	305	5	6	68	3985	500	24-54
	800	1650	1135	1030	960	876	305	5	6	76	4750	570	24-58
6.4	50	250	175	135	105	88	250	3	4	26	584	90	4-23
	65	280	200	160	130	110	250	3	4	28	634	105	8-23
	80	310	210	170	140	121	250	3	4	30	679	110	8-23
	100	350	250	200	168	150	300	3	4.5	32	763	130	8-25
	125	400	295	240	202	176	350	3	4.5	36	970	150	8-30
	150	450	340	280	240	204	350	3	4.5	38	1038	175	8-34
	200	550	405	345	300	260	350	3	4.5	44	1282	210	12-34
	250	650	470	400	352	313	400	3	4.5	48	1495	240	12-41
	300	750	530	460	412	364	450	4	4.5	54	1965	270	16-41
	350	850	595	525	475	422	500	4	5	60	2185	300	16-41
	400	950	670	585	525	474	305	4	5	66	2573	335	16-48
	450	1050	715	630	570	524	350	4	5	68	2800	360	20-48
	500	1150	800	705	640	576	305	4	5	70	3280	405	20-54
	600	1350	930	820	750	678	305	5	6	76	3800	470	20-58
10.0	50	250	195	145	112	88	250	3	4	28	590	100	4-25
	65	280	220	170	138	110	250	3	4	32	640	115	8-25
	80	310	230	180	148	121	250	3	4	34	680	120	8-25
	100	350	265	210	172	150	300	3	4.5	38	870	135	8-30
	125	400	310	250	210	176	350	3	4.5	42	980	155	8-34
	150	450	350	290	250	204	350	3	4.5	46	1100	180	12-34
	200	550	430	360	312	260	350	3	4.5	54	1315	220	12-41
	250	650	500	430	382	313	400	3	4.5	60	1605	255	12-41
	300	750	585	500	442	364	450	4	4.5	70	1925	295	16-48
	350	850	665	560	498	422	500	4	5	76	2280	335	16-54
	400	950	715	620	558	474	305	4	5	80	2580
