  产品名称： BWZ41H美标波纹管闸阀-上海铁王阀门
  产品型号： BWZ41H


  咨询电话：021-51879176 黄先生
 相关产品

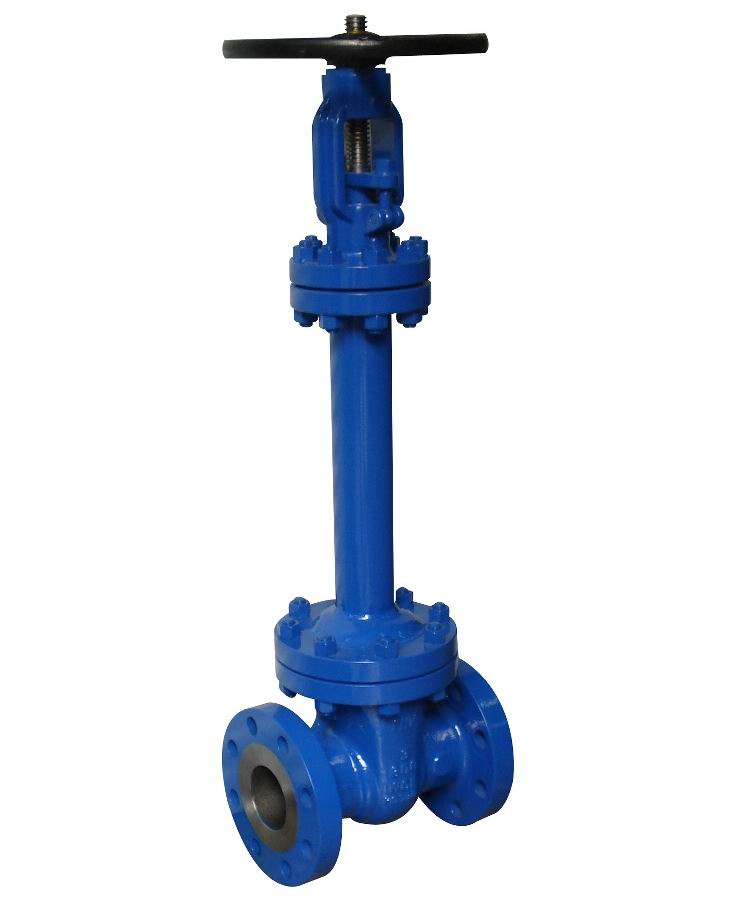

 BWZ41H美标波纹管闸阀-上海铁王阀门


BWZ41H美标波纹管闸阀-上海铁王阀门

一、美标波纹管闸阀

美标波纹管闸阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。 美标波纹管闸阀的主要结构特点： 产品结构合理、密封可靠、性能优良、造型美观； 密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能； 双重密封，性能更可靠； 阀杆升降位置指示，更直观；零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

二、美标波纹管闸阀主要零部件材质

序号
名称
材质
1
阀体
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2
阀板
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4
垫片
柔性石墨+不锈钢
5
双头螺栓
ASTM 193-B7、A320-B8、A193-B8M
6
六角螺母
ASTM A194-2H、A194-8、A194-8M
7
阀盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8
波纹管组件
ASTM A182-F304、F316、F321、F304L、F316L
9
填料
柔性石墨
10
填料压盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11
支架
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12
阀杆螺母
铜合金
13
手轮
ASTM A536 Gr.60-40-18、A216-WCB

三、美标波纹管闸阀 技术规范

结构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
API1600、API6D
结构长度
ASME B16.10
连接法兰
ASME B16.5
试验和检验
API598、API6D

四、美标波纹管闸阀 产品性能规范

公称压力（LB）
壳体试验压力（MPa）
密封试验压力(MPa)
适用温度(℃)
使用介质
150
3.0
2.2
≤350℃
水、蒸汽、油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5

五、美标波纹管闸阀 连接尺寸及重量150LB

型号
WZ41-150LB
压力
等级
150LB
口径
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
in
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
8
10
12
L
108
117
127
140
165
178
190
203
229
254
267
292
330
356
381
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
950
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（kg）
8
9
10
15
22
30
42
55
70
100
140
180
250
350
450

六、美标波纹管闸阀 连接尺寸及重量300LB

型号
YDAWZ41-300LB
压力
等级
300LB
口径
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
in
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
8
10
12
L
140
152
165
178
190
216
241
283
305
381
403
419
457
502
762
H
300
210
250
260
290
370
398
440
490
530
580
670
760
850
980
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（kg）
9
10
12
18
25
38
53
70
88
125
175
225
310
440
560

七、美标波纹管闸阀 连接尺寸及重量600LB

型号
WZ41-600LB
压力
等级
600LB
口径
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
in
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
8
10
12
L
165
190
216
229
241
292
330
356
432
508
559
660
787
838
889
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
980
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（kg）
11
13
16
24
32
50
70
90
105
165
230
300
400
570
730

BWZ41H美标波纹管闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/689.html
