  产品名称： WZ41H波纹管闸阀-上海铁王阀门
  产品型号： WZ41H


  咨询电话：021-51879176 黄先生
 相关产品

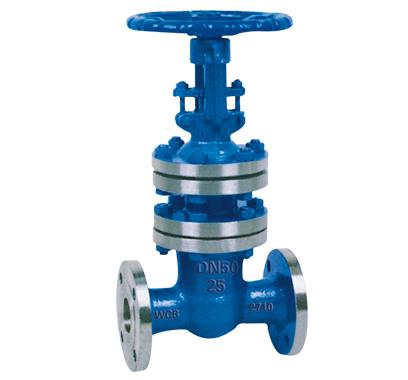

 WZ41H波纹管闸阀-上海铁王阀门


WZ41H波纹管闸阀-上海铁王阀门

一、WZ41H波纹管闸阀概述：

波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。 国标波纹管闸阀的主要特点： 产品结构合理、密封可靠、性能优良、造型美观； 密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长； 阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能； 双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

二、WZ41H波纹管闸阀主要零部件材质

序号
名称
材质
1
阀体
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2
阀板
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3
阀杆
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4
波纹管组件
1Cr18Ni9Ti、304、316、304L、316L
5
支架
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6
垫片
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
7
阀盖
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8
六角螺母
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9
双头螺栓
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10
填料
柔性石墨
11
填料压盖
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12
阀杆螺母
铜合金
13
手轮
WCB QT400-18

三、WZ41H波纹管闸阀技术规范

结构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
GB12234
结构长度
GB12221
连接法兰
GB9113、JB79、HG20596
试验和检验
JB/T 9092、GB/T13927

四、WZ41H波纹管闸阀连接尺寸及重量PN16

型号
WZ41-16
压力
等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
108
117
127
140
165
178
190
203
229
254
267
292
330
356
381
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
950
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（kg）
8
9
10
15
22
30
43
57
73
105
150
190
270
380
480

五、WZ41H波纹管闸阀连接尺寸及重量PN25

型号
WZ41-25
压力
等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
140
152
165
178
190
216
241
283
305
381
403
419
457
502
762
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
980
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（kg）
9
10
12
17
23
34
50
65
82
115
165
210
300
420
540

六、WZ41H波纹管闸阀连接尺寸及重量PN40

型号
WZ41-40
压力
等级
PN40
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
165
190
216
229
241
292
330
356
432
508
559
660
787
838
889
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
980
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（kg）
9
10
12
18
25
38
53
70
88
125
175
225
310
440
560

WZ41H波纹管闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/690.html
