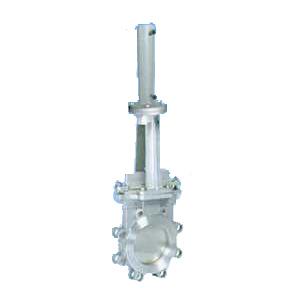

PZ773H液动刀型闸阀-上海铁王阀门
一、PZ773H液动刀型闸阀概述：
型号：PZ773H-10C、PZ773X-10C、PZ773F-10C
公称压力：0.6MPa, 1.0MPa, 1.6MPa, ANSI 150LB
公称通径：DN50-DN600
阀体材质：铸钢、304不锈钢、316不锈钢、316L不锈钢、2520
内件材质：2Cr13、304不锈钢、316不锈钢、316L不锈钢、2520
阀座材质：本体金属密封、橡胶、四氟、硬质合金
驱动方式：手轮、链轮、伞齿轮、电动、气动、电液动
连接方式：法兰、对夹
二、PZ773H液动刀型闸阀性能参数：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0
1.6 |
1.5
2.4 |
1.1
1.8 |
≤400℃
≤400℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
三、PZ773H液动刀型闸阀零件材料：
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |

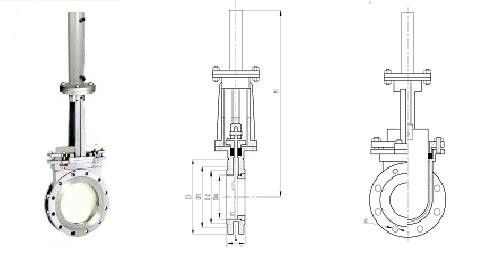

四、PZ773H液动刀型闸阀连接尺寸：
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6
MPa |
50 |
48 |
90 |
110 |
335 |
4-M12 |
1.0
MPa |
50 |
48 |
100 |
125 |
335 |
4-M16 |
|
65 |
48 |
110 |
130 |
363 |
4-M12 |
65 |
48 |
120 |
145 |
363 |
4-M16 |
|
80 |
51 |
125 |
150 |
395 |
4-M16 |
80 |
51 |
135 |
160 |
395 |
4-M16 |
|
100 |
51 |
145 |
170 |
465 |
4-M16 |
100 |
51 |
155 |
180 |
465 |
8-M16 |
|
125 |
57 |
175 |
200 |
530 |
8-M16 |
125 |
57 |
185 |
210 |
530 |
8-M16 |
|
150 |
57 |
200 |
225 |
630 |
8-M16 |
150 |
57 |
210 |
240 |
630 |
8-M20 |
|
200 |
70 |
255 |
280 |
750 |
8-M16 |
200 |
70 |
265 |
295 |
750 |
8-M20 |
|
250 |
70 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
|
300 |
76 |
362 |
395 |
1120 |
12-M20 |
300 |
76 |
368 |
400 |
1120 |
12-M20 |
|
350 |
76 |
412 |
445 |
1260 |
12-M20 |
350 |
76 |
428 |
460 |
1260 |
16-M20 |
|
400 |
89 |
462 |
495 |
1450 |
16-M20 |
400 |
89 |
482 |
515 |
1450 |
16-M22 |
|
450 |
89 |
518 |
550 |
1600 |
16-M20 |
450 |
89 |
532 |
565 |
1600 |
20-M22 |
|
500 |
114 |
568 |
600 |
1800 |
16-M20 |
500 |
114 |
585 |
620 |
1800 |
20-M22 |
|
600 |
114 |
670 |
705 |
2300 |
20-M22 |
600 |
114 |
685 |
725 |
2300 |
20-M27 |
|
700 |
127 |
775 |
810 |
2500 |
24-M22 |
700 |
127 |
800 |
840 |
2500 |
24-M27 |
|
800 |
127 |
880 |
920 |
2800 |
24-M27 |
800 |
127 |
898 |
950 |
2800 |
24-M30 |
|
900 |
154 |
980 |
1020 |
3100 |
27-M27 |
900 |
154 |
1005 |
1050 |
3100 |
28-M30 |
|
1000 |
165 |
1080 |
1120 |
3400 |
28-M27 |
1000 |
165 |
1115 |
1160 |
3400 |
28-M30 |
|
1200 |
190 |
1295 |
1340 |
3600 |
32-M30 |
1200 |
180 |
1325 |
1380 |
3600 |
32-M36 |
五、PZ773H液动刀型闸阀注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封 PZ773H液动刀型闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/700.html |
