  产品名称: PZ573H伞齿轮对夹式刀型闸阀-上海铁王阀门
  产品型号: PZ573H


  咨询电话:021-51879176 黄先生
 相关产品
 PZ573H伞齿轮对夹式刀型闸阀-上海铁王阀门


PZ573H伞齿轮对夹式刀型闸阀-上海铁王阀门

一、PZ573H伞齿轮对夹式刀型闸阀概述:

1.公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
2.公称通径:DN50~500mm NPS 2"~20"
3.适用温度:-38~+200℃(具体温度范围视密封副材质和介质性质而定)  4.连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
5.主体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
6.密封型式:硬密封、软密封
7.泄漏量:硬密封:D级(液体0.1×DN mm3/s)软密封:A级 (零泄漏)
8.配套附件:安装法兰
二、PZ573H伞齿轮对夹式刀型闸阀特点:

1、采用全圆形的通道设计,刀板底端加工成刀刃,光洁度高,保证了良好的密封性。
2、在刀板上端安装有聚四氟乙烯、刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。
3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可防止颗粒物料直接冲刷在密封上,从而可改善的工作条件,延长寿命。
4、根据需要,可在阀体四周设置多个冲洗口,直接用空气、蒸汽或水进行冲洗,防止沉淀物逐渐堆积,对于输入困难的流体特别适用。
5、伞齿轮对夹式刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善,便于维修,使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

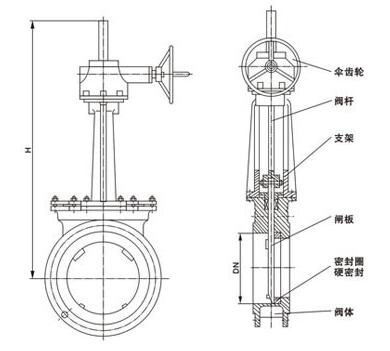

三、PZ573H伞齿轮对夹式刀型闸阀性能参数:



公称压力

DN

L

D1

D2

H

n-M

0.6MPa

50

43

90

110

475

4-M12

60

46

110

130

500

4-M12

80

46

125

150

535

4-M16

100

52

145

170

605

4-M16

125

56

175

200

665

8-M16

150

56

200

225

765

8-M16

200

60

255

280

880

8-M16

250

68

310

335

1020

12-M16

300

78

362

395

1220

12-M20

350

78

412

445

1375

12-M20

400

102

462

495

1560

16-M20

450

114

518

550

1720

16-M20

500

127

568

600

1870

16-M20

600

154

670

705

2220

20-M22

700

165

775

810

2570

24-M22

800

190

880

920

3030

PZ573H伞齿轮对夹式刀型闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/701.html
