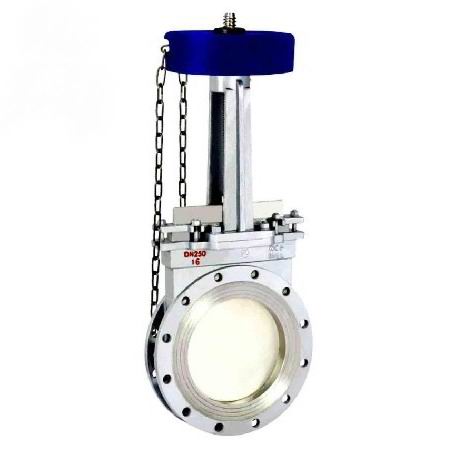

PZL73H链轮对夹式刀型闸阀-上海铁王阀门
一、PZL73H链轮对夹式刀型闸阀概述：
1.公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
2.公称通径：DN50～500mm NPS 2"～20"
3.适用温度：-38～＋200℃（具体温度范围视密封副材质和介质性质而定）
4.连接法兰：ANSI B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS
5.主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
6.密封型式：硬密封、软密封
7.泄漏量：硬密封：D级（液体0.1×DN mm3／s）软密封：A级 （零泄漏）
8.配套附件：安装法兰
二、PZL73H链轮对夹式刀型闸阀性能规范：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
|
1.6 |
2.4 |
1.8 |
≤100℃ |
三、PZL73H链轮对夹式刀型闸阀零件材质：
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |

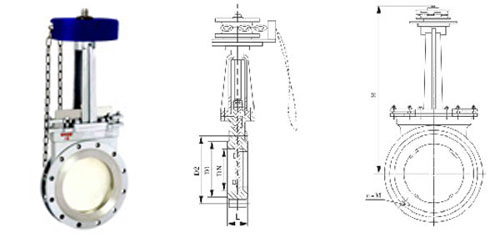

四、PZL73H链轮对夹式刀型闸阀性能参数：
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
43 |
90 |
110 |
325 |
4-M12 |
1.0 |
50 |
50 |
100 |
125 |
325 |
4-M16 |
|
65 |
46 |
110 |
130 |
340 |
4-M12 |
65 |
50 |
120 |
145 |
340 |
4-M16 |
|
80 |
46 |
125 |
150 |
355 |
4-M16 |
80 |
50 |
135 |
160 |
355 |
4-M16 |
|
100 |
52 |
145 |
170 |
405 |
8-M16 |
100 |
50 |
155 |
180 |
405 |
8-M16 |
|
125 |
56 |
175 |
200 |
440 |
8-M16 |
125 |
50 |
185 |
210 |
440 |
8-M16 |
|
150 |
56 |
200 |
225 |
520 |
8-M16 |
150 | PZL73H链轮对夹式刀型闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/702.html |
