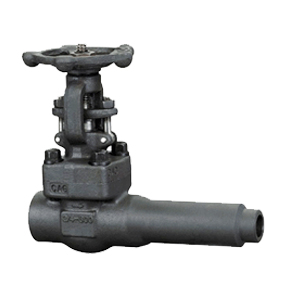

WEG8C4Y-K锻钢延长体闸阀-上海铁王阀门
一、 WEG8C4Y-K 锻钢延长体闸阀概述：WEG8C4Y-K 锻钢延长体闸阀有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接. 延长阀体阀门适用于闸阀、球阀和截止阀
二、螺栓式阀盖延长阀体阀门：
延长阀体阀门设计结构和特征
延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合（NPT）ANSI/ASME B1.20.1
明杆支架型
三、WEG8C4Y-K 锻钢延长体闸阀相关压力：
·800L
锻钢延长阀体闸阀 800Lb
四、WEG8C4Y-K 锻钢延长体闸阀订货号代号说明：
|
连接代号 |
K |
K1 |
K2 |
K3 |
|
螺纹焊接端 |
斜面端 |
加强端 |
承插端 |
|
连接代号 |
K |
K1 |
K2 |
K3 |
|
螺纹焊接端 |
斜面端 |
加强端 |
承插端 | 五、 WEG8C4Y-K 锻钢延长体闸阀标准材质细表：
|

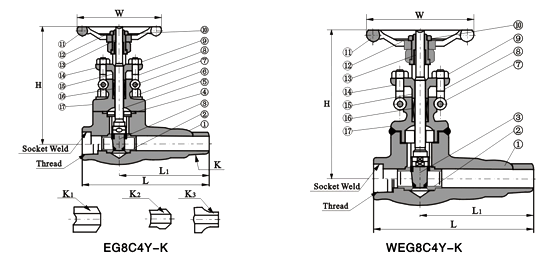

序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
闸板 |
A182410&F430 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
5 |
阀杆 |
A182F6 |
A276F304 |
A182F304(L) |
A182F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
销钉 |
A276420 |
A276 304 |
|
8 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
9 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
10 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
11 |
手轮 |
A197 |
|
12 |
铭牌 |
SS |
|
13 |
阀杆螺母 |
A276420 |
|
14 |
填料压板 |
A105 |
A182F11 |
A182F316(L) |
|
15 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
16 |
填料 |
柔性石墨 |
PTFE |
|
17 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
闸板 |
A182410&F430 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
5 |
阀杆 |
A182F6 |
A276F304 |
A182F304(L) |
A182F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
销钉 |
A276420 |
A276 304 |
|
8 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
9 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
10 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
11 |
手轮 |
A197 |
|
12 |
铭牌 |
SS |
|
13 |
阀杆螺母 |
A276420 |
|
14 |
填料压板 |
A105 |
A182F11 |
A182F316(L) |
|
15 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
16 |
填料 |
柔性石墨 |
PTFE |
|
17 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢; WEG8C4Y-K锻钢延长体闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/706.html |
