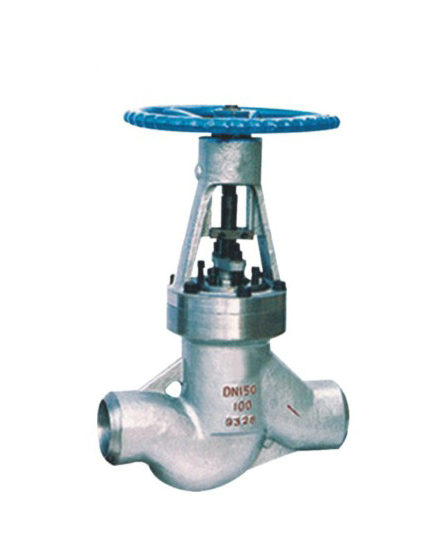

J61Y对焊截止阀-上海铁王阀门
一、J61Y对焊截止阀概述：
J61Y对焊截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接，适用于高温高压场合。主要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，主要用于钢铁、冶金、电厂、热电等企业。
二、J61Y对焊截止阀设计、制造标准
|
设计与制造 |
JB/T3595 |
|
连接端尺寸 |
结构长度 |
JB/T3595 |
|
焊端尺寸 |
JB/T79 |
|
检验与试验 |
JB/T3595 |
|
材料 |
碳钢 |
GB/T12229 |
|
合金钢 |
ZB/J98015
JB/T5263 |
|
标志 |
GB/T12220 |
|
供货 |
JB/T7928 |
三、J61Y对焊截止阀主要零件材料及主要用途
|
型号 |
阀体 |
阀盖 |
阀瓣 |
阀座 |
阀杆 |
填料 |
适用介质 |
适用温度 |
|
J61Y-(320) |
A105 |
2Cr13+ Stellite12 |
D507Mo |
2Cr13 |
柔性石墨 |
水、蒸汽 |
425 |
|
J61Y-(320)PI |
Ocr18Ni9Ti(F321) |
321+ Stellite12 |
Stellite6 |
321 |
柔性石墨 |
水、蒸汽 |
540 |
|
J61Y-P54(170) |
12CrLMoV |
12CrMoV+ Stellite12 |
Stellite6 |
25CrMo1Va |
柔性石墨 |
蒸汽 |
570 |

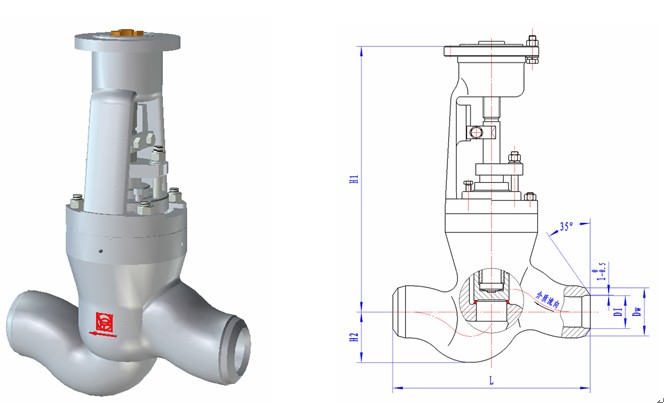

 四、J61Y对焊截止阀主要外形尺寸、连接尺寸及重量
|
型号 |
公称直径 NP(Mpa） |
公称通径 DN(mm） |
标准值 |
|
|
|
|
|
|
L |
d |
D1 |
D2 |
h |
Do |
H |
H1 |
质量（kg） |
|
J61Y-320 |
32 |
10 |
110 |
10 |
12 |
24 |
13.5 |
160 |
215 |
36 |
5.7 |
|
J61Y-P54170 |
P5417 |
10 |
110 |
10 |
12 |
24 |
13.5 |
160 |
215 |
36 |
5.7 |
|
J61Y-320 |
32 |
15 |
150 |
113 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
J61Y-320PI |
32 |
15 |
150 |
13 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
J61Y-P54200V |
P5420 |
15 |
150 |
13 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
J61Y-320 |
32 |
20 |
150 |
19 |
22 |
35 |
18 |
200 |
247 |
47 |
9.9 |
|
J61Y-P54170V |
P5417 |
20 |
150 |
19 |
22 |
35 |
18 |
200 |
247 |
47 |
9.9 |
|
J61Y-320 |
32 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
J61Y-320PI |
32 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
J61Y-P54200V |
P5420 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
J61Y-320 |
32 |
32 |
180 |
27 |
31 |
52 |
24 |
240 |
282 |
66 |
12.8 |
|
J61Y-P54170V |
P5417 |
32 |
180 |
27 |
31 |
52 |
24 |
240 |
282 |
66 |
12.8 | J61Y对焊截止阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/712.html |
