DJ64Y/H低温角式截止阀-上海铁王阀门

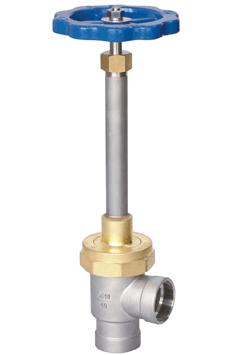

一、DJ64Y/H低温角式截止阀概述:
DJ64Y/H低温角式截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。 公称压力:4.0MPa
设计温度:-196℃~+80℃
适用介质:液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
型号
Type |

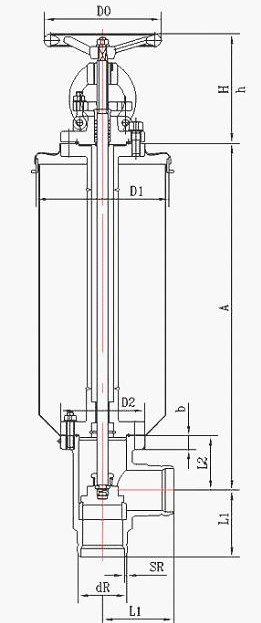

主要外型和连接尺寸(mm)
Major overall & connection dimensions |
重量
Weight |
H开
H(open) |
H关
H(close) |
D |
D0 |
D1 |
D2 |
L1 |
L2 |
B |
(kg) |
DJZ-25 |
336 |
323 |
ø100 |
ø25 |
ø32.5 |
ø43.5 |
55.5 |
45 |
8 |
2.0 |
DJZ-40 |
410 |
391 |
ø125 |
ø40 |
ø45.5 |
ø53 |
66 |
61 |
15 |
3.4 |
主要零件名称
Names of major parts |
阀体
Body |
阀瓣
Disc |
阀盖
Cover |
阀杆
Stem |
手轮
Handwheel |
主密封件
Main sealing |
材 料
Material |
ZG0Cr18Ni9 |
HPb59-1 |
HPb59-1 |
0Cr18Ni9 |
Y102 |
PCTFE | DJ64Y/H低温角式截止阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/719.html |
