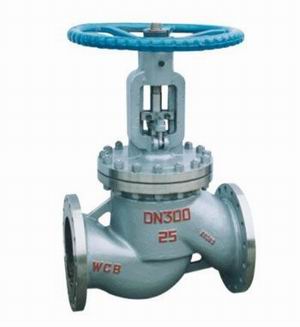

J41H撞击式截止阀-上海铁王阀门
一、J41H撞击式截止阀概述： J41H撞击式截止 阀构先进、密封可靠、性能优良、造型美观,介质从上方进入，交好解决了大口径截止阀启闭力距大，密封无法关严，填料室跑冒、漏等问题，有力提高了阀门各项性能与使用范围,特别是启闭采用了活络连接结构，极大提高阀杆的钢度，显著降低了噪音和振动，提高了阀门的使用寿命与各项性能,广泛应用于给排水、冶金、蒸汽、电力、石油化工等行业，是现代工业中理想的通用管道控制部件。
二、J41H撞击式截止阀特点：
任何位置安装;
采用先进的多密封，双支架;
启闭采用了活络连接结构;
导向运动,提高抗水锤冲击;
耐高温、耐高压,启闭轻;
三、J41H撞击式截止阀规范：
公称通径:DN100～DN500;
公称压力:PN16～PN100;
工作温度:－20℃～500℃;
阀体材质:铸钢、不锈钢、合金钢;
阀杆材质:不锈钢、合金钢;
密封材质:不锈钢、硬质合金;
填料材质:石墨;
传动方式:手动、伞齿轮传动、电动;
适用介质:水、蒸汽、油品等
|
撞击式大口径截止阀
设计与制造 Design and Manufacture |
结构长度
Face To Face |
法兰尺寸
Flange Dimension |
压力-温度 Pressure Temperature Lating |
试验-检验 Inspection And Test |
|
GB122235 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
三、J41H撞击式截止阀压力试验 Pressure Test：
|
公称压力NominalPressure |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 Shell Test |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 Water Seal Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封试验Backseat Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
气密封试验 Air Seal Test |
0.5-0.7 |
四、J41H撞击式截止阀主要零件材料及性能 Main Part Materials and Property：
|
体、盖、板 Body Cover Disc |
阀杆
Stem |
密封面 Sealing Face |
垫片
Sealing Shim |
填料
Packing |
工作温度℃ Working Temperature |
适用介质Suitable Medium |
|
|
WCB |
2Cr13 |
13Cr
STL
木体材料
With Body
Material
尼龙
Nylon |
增强柔性石墨
Enhanced Flexible Graphite
13Cr/柔性石墨
1Cr13/Flexible Graphite
