灵活可靠的气动--手动转换机构,装在气缸盖上部的气动--手动转换机构,在闸阀开启和关闭过程的任何位置上,都可十分方便地转动操作手柄,直接地进行由气动至手动或由手动至气动的操作方式的转换,转换操作手柄采用定位销式自锁设计、手柄定位后,可靠定。当电磁阀及其控制电路或供风系统发生故障时,不需其他辅助工具,即可迅速转换成手动操作状态,保证线路正常运行,避免事故发生。同时在新建工程的自控系统未完成之前,本系列闸阀可以可靠地作为手动闸阀使用,动作时 灵活轻快。 关阀时间可以整,安装在隔板上的缓冲机构,还可以在一定范围内调整闸阀关闭的时间。 可配用回讯器 本阀可以配用电的或气的回讯器,用以发送阀门开关状态信息。因此,使用本阀可以实现远距离控制,集中控制和自动控制。 本阀的气缸选用无缝钢管制造,内表面镀以耐腐性硬铬,并经抛光处理,具有摩擦力小、不易锈蚀、高硬度、寿命长等优点。 气缸中的密封圈采用丁晴橡胶。形密封圈,密封性能可靠。维修时更换方便。 工作原理示意图
灵活可靠的气动--手动转换机构,装在气缸盖上部的气动--手动转换机构,在闸阀开启和关闭过程的任何位置上,都可十分方便地转动操作手柄,直接地进行由气动至手动或由手动至气动的操作方式的转换,转换操作手柄采用定位销式自锁设计、手柄定位后,可靠定。当电磁阀及其控制电路或供风系统发生故障时,不需其他辅助工具,即可迅速转换成手动操作状态,保证线路正常运行,避免事故发生。同时在新建工程的自控系统未完成之前,本系列闸阀可以可靠地作为手动闸阀使用,动作时 灵活轻快。 关阀时间可以整,安装在隔板上的缓冲机构,还可以在一定范围内调整闸阀关闭的时间。 可配用回讯器 本阀可以配用电的或气的回讯器,用以发送阀门开关状态信息。因此,使用本阀可以实现远距离控制,集中控制和自动控制。 本阀的气缸选用无缝钢管制造,内表面镀以耐腐性硬铬,并经抛光处理,具有摩擦力小、不易锈蚀、高硬度、寿命长等优点。 气缸中的密封圈采用丁晴橡胶。形密封圈,密封性能可靠。维修时更换方便。 阀体性能
号 |
公称压力PN(MPa) |
阀体试验压力 PN(MPa) |
工作温度(℃) |
120 |
200 |
225 |
250 |
300 |
350 |
400 |
425 |
强度试验 |
密封试验 |
工作压力P(MPa) |
Z641H-16 |
1.6 |
2.4 |
1.6 |
- |
1.6 |
- |
1.5 |
1.3 |
1.2 |
1.0 |
0.9 |
Z641H-25 |
2.5 |
3.8 |
2.5 |
- |
2.5 |
- |
2.3 |
2.0 |
1.8 |
1.6 |
1.4 |
Z641H-40 |
4.0 |
6.0 |
4.0 |
- |
4.0 |
- |
3.6 |
3.2 |
2.8 |
2.6 |
2.2 |
Z641H-64 |
6.4 |
9.6 |
6.4 |
- |
6.4 |
- |
5.7 |
5.2 |
4.6 |
3.8 |
3.6 |
气缸性能
型号 |
公称压力 PN(MPa) |
气缸密封试验压力 PN(MPa) |
气缸工作压力 PN(MPa) |
Z641H-10 Z641H-25 Z641H-40 Z641H-64 |
0.6 |
0.6 |
0.4~0.6 |
阀体性能净化压缩空气: 0.4MPa
公称通径DN(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
耗气量(m) |
0.0023 |
0.0029 |
0.0033 |
0.0084 |
0.0169 |
0.0198 |
0.0320 |
0.0636 |
0.0707 |
注:Z6S41T-10、Z6S41H-16和Z6S41H-25、Z6S41H-40、Z6S41H-64闸阀的气缸单程耗气量(以压缩空气体积计算)
结构、材料及使用说明:

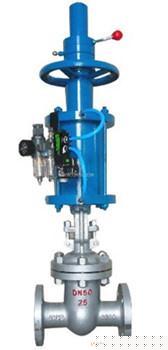

本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。 2、上活塞行至行程上端可顶上上回讯器,使之发讯;下活塞行之行程下端可顶下下回讯器,使之发讯,以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。 3、手轮上部的外伸指示杆的上升和下降,标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时,外伸指示杆位于最低位置;反之,闸阀全开时,外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。 4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位,闸阀处于气动操作状态;反之,将转换手柄逆时针方向提转到“手动”定于孔处定位,闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时,手轮旋向和普通手动阀一样,即顺时针转为关,逆时针转为开。带锥齿轮转动的相反。 主要零件材质
阀体、阀盖、阀板 |
铸钢 |
阀体及闸板的密封面 |
合金钢 |
阀杆 |
不锈钢 |
双头螺栓 |
35号钢 |
气缸 |
20号无缝钢管 |
活塞 |
铸铝合金 |
手动螺母 |
青铜 |
密封圈 |
石棉橡胶板 缠绕式金属石墨垫片 |
活塞环及轴环 |
耐油橡胶○型圈 |
填料函 |
石墨石棉绳 |
PN1.6MPa 主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
160 |
125 |
100 |
16 |
3 |
250 |
865 |
160 |
250 |
4-18 |
M12×1.25 |
42 |
80 |
195 |
160 |
135 |
20 |
3 |
280 |
1100 |
160 |
300 |
8-18 |
54 |
100 |
215 |
180 |
155 |
20 |
3 |
300 |
1200 |
160 |
350 |
8-18 |
100 |
150 |
280 |
240 |
210 |
24 |
3 |
350 |
1380 |
219 |
400 |
8-23 |
135 |
200 |
335 |
295 |
265 |
26 |
3 |
400 |
1580 |
273 |
400 |
12-23 |
270 |
250 |
405 |
355 |
320 |
30 |
3 |
450 |
1710 |
273 |
400 |
12-25 |
M20×1.5 |
350 |
300 |
460 |
410 |
375 |
30 |
4 |
500 |
1880 |
325 |
500 |
12-25 |
480 |
350 |
520 |
470 |
435 |
34 |
4 |
550 |
2180 |
426 |
500 |
16-25 |
570 |
400 |
580 |
525 |
485 |
36 |
4 |
600 |
2325 |
459 |
550 |
16-30 |
900 |
450 |
640 |
585 |
545 |
40 |
4 |
650 |
2570 |
500 |
550 |
20-30 |
1560 |
500 |
705 |
650 |
608 |
44 |
4 |
700 |
2800 |
600 |
600 |
20-34 |
M24×1.5 |
1820 |
600 |
840 |
770 |
718 |
48 |
5 |
800 |
3010 |
600 |
600 |
20-41 |
M27×1.5 |
2850 |
PN2.5MPa 主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
160 |
125 |
100 |
20 |
3 |
250 |
865 |
160 |
250 |
4-18 |
M12×1.25 |
42 |
80 |
195 |
160 |
135 |
22 |
3 |
280 |
1100 |
160 |
300 |
8-18 |
54 |
100 |
230 |
190 |
160 |
24 |
3 |
300 |
1200 |
160 |
350 |
8-23 |
105 |
150 |
300 |
250 |
218 |
30 |
3 |
350 |
1380 |
219 |
400 |
8-25 |
190 |
200 |
360 |
310 |
278 |
34 |
3 |
400 |
1580 |
273 |
400 |
12-25 |
280 |
250 |
425 |
370 |
332 |
36 |
3 |
450 |
1710 |
273 |
400 |
12-30 |
M20×1.5 |
405 |
300 |
485 |
430 |
390 |
40 |
4 |
500 |
1880 |
325 |
500 |
16-30 |
535 |
350 |
550 |
490 |
448 |
44 |
4 |
550 |
2180 |
426 |
500 |
16-34 |
720 |
400 |
610 |
550 |
405 |
48 |
4 |
600 |
2325 |
459 |
550 |
16-34 |
1200 |
450 |
660 |
600 |
555 |
50 |
4 |
650 |
2570 |
500 |
550 |
20-34 |
1910 |
500 |
730 |
660 |
610 |
52 |
4 |
700 |
2800 |
650 |
600 |
20-41 |
M24×1.5 |
2250 |
600 |
840 |
770 |
718 |
56 |
5 |
800 |
3010 |
730 |
600 |
20-41 |
M27×1.5 |
3100 |
PN6.4MPa 主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
175 |
135 |
105 |
26 |
3 |
250 |
865 |
160 |
250 |
4-23 |
M12×1.25 |
85 |
80 |
210 |
170 |
140 |
30 |
3 |
310 |
1170 |
300 |
300 |
8-23 |
125 |
100 |
250 |
200 |
168 |
32 |
3 |
350 |
1280 |
350 |
350 |
8-25 |
178 |
150 |
340 |
280 |
240 |
38 |
3 |
450 |
1470 |
400 |
400 |
8-34 |
305 |
200 |
405 |
345 |
300 |
44 |
3 |
550 |
1650 |
400 |
400 |
12-34 |
M20×1.5 |
410 |
250 |
470 |
400 |
350 |
48 |
3 |
650 |
1810 |
400 |
400 |
12-41 |
690 |
300 |
530 |
460 |
412 |
54 |
4 |
750 |
1960 |
500 |
500 |
16-41 |
770 |
350 |
595 |
525 |
475 |
60 |
4 |
850 |
2240 |
500 |
500 |
16-41 |
980 |
400 |
670 |
585 |
525 |
66 |
4 |
930 |
2450
|
550 |
550 |
16-48 |
M24×1.5 |
1970 | |
