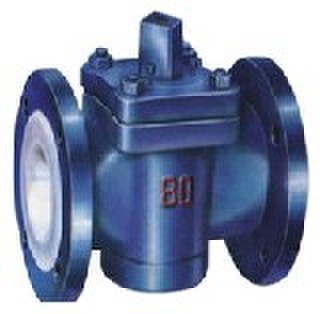

衬里旋塞阀概述：
旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。基本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动.
旋塞阀结构特点：
1、X43S型、X44S型属全衬里型，所有过流部件、阀体、塞子表面均衬有高分子材料满足各种工况需要。
2、X43F/P型、XD63F/R型、XC63F/R型属衬套型，特殊设计的阀座衬套（聚四氟乙烯或对位聚苯）与钢制塞体组成的密封副、塞子为不锈钢（不衬）。密封性能好、使用寿命长、自润滑、转动灵活。
|
旋塞阀主要零件材料 Main parts material：
|
零件名称 Part name |
材质 Material |
|
阀体Body |
Cast steel /Cast iron lined with FEP |
|
旋塞Plug |
Cast steel/Cast iron lined with FEP |
|
阀杆Stem |
Stainless steel |
|
阀盖Bonnet |
Cast steel /Cast iron lined with FEP |
|
调节螺丝Adjusting screw |
Stainless steel |
|
调节垫片Adjusting washer |
Stainless steel+PTFE |
|
手柄Lever |
Cast steel | |
主要性能规范：
|
公称压力
Nominal pressure |
试验压力
Test pressure |
工作压力
working pressure |
工作温度
working temperature |
|
强度 |
密度 |
|
10Kgf/Cm2 |
10Kgf/Cm2 |
15Kgf/Cm2 |
10Kgf/Cm2 |
-50~120 | |
|

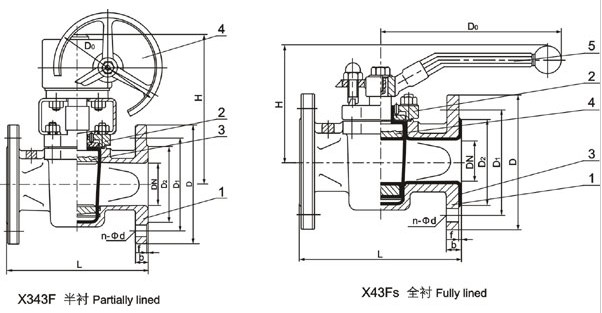

主要外形尺寸及连接尺寸 Main outline dimensions and connection dimensions：
|
公称通径 |
长度 |
法兰外径(D) |
螺孔中心圆直径(D1) |
连接凸出部分直径 |
法兰厚度(b) |
螺孔直径(d) |
螺孔数量(Z) |
重量(KG) |
|
20 |
150 |
105 |
75 |
55 |
16 |
14 |
4 |
4 |
|
25 |
160 |
115 |
85 |
65 |
16 |
14 |
4 |
5 |
|
32 |
170 |
135 |
100 |
78 |
18 |
18 |
4 |
7 |
|
40 |
180 |
145 |
110 |
85 |
18 |
18 |
4 |
9 |
|
50 |
210 |
160 |
125 |
100 |
20 |
18 |
4 |
12 |
|
65 |
220 |
180 |
145 |
120 |
20 |
18 |
4 |
18 |
|
80 |
250 |
195 |
160 |
135 |
22 |
18 |
4 |
25 |
|
100 |
275 |
215 |
180 |
155 |
22 |
18 |
8 |
35 |
|
125 |
310 |
245 |
210 |
185 |
24 |
18 |
8 |
47 |
|
150 |
350 |
280 |
240 |
210 |
24 |
23 |
8 |
58 | | X43F衬氟旋塞阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/763.html |
