产品名称： |
铸铁法兰截止阀-上海铁王阀门 |
| |
产品型号： |
J41T/W |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|

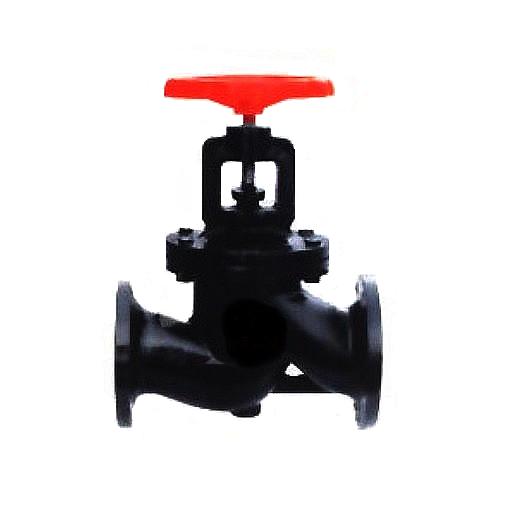

铸铁法兰截止阀-上海铁王阀门
铸铁法兰截止阀安装在管路上，作启闭用，J41T-16型适用于工作温度≤200℃的水、蒸汽介质管路上，J41W-16型适用于工作温度≤200℃的油品介质管路上。
主要零件材料：
|
零件名称 |
材 料 |
|
J41T/H-16 |
J41W-16 |
|
阀体、阀盖、手轮 |
灰铸铁 |
灰铸铁 |
|
阀杆 |
碳钢 |
碳钢 |
|
密封圈 |
黄铜、不锈钢 |
灰铸铁 |
性能规范：
|
型 号 |
J41T-16 |
J41W-16 |
|
公称压力 |
1.6 |
1.6 |
|
强度试验（水） Mpa
|
2.4 |
2.4 |
|
密封试验（水） Mpa |
1.8 |
1.8 |
|
适用介质 |
水、蒸汽 |
油品 |
|
适用温度 ℃ |
≤120 |
≤100 |
外形尺寸和连接尺寸：
|
型 号 |
公称通径 |
尺 寸
|
|
L
|
D |
D1 |
D2 |
b-f |
z- Φ d |
H |
Do |
|
J41T-16
J41W-16
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
130 |
80 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
135 |
80 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
150 |
100 |
|
40 |
200 |
145 |
110 |
85 |
18-2 |
4-18 |
175 |
130 |
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
205 |
130 |
|
J41T-16
J41W-16
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 |
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
310 |
152 |
|
80 |
310 |
195 |
160 |
135 |
22-3 |
8-18 |
340 |
240 |
|
100 |
350 |
215 |
180 |
155 |
24-3 |
8-18 |
365 |
240 |
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
400 |
300 |
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 |
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
568 |
360 |
|
250 |
622 |
405 |
355 |
320 |
32-3 |
12-25 |
580 |
360 |
|
300 |
692 |
460 |
410 |
375 |
34-4 |
12-25 |
600 |
380 |
|
350 |
800 |
520 |
470 |
435 |
38-4 |
16-25 |
615 |
380 |
|
400 |
960 |
580 |
525 |
485 |
40-4 |
16-30 |
630 |
400 | 铸铁法兰截止阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/86.html |
|
|
|
