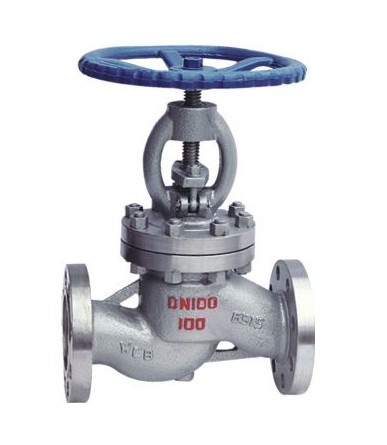

  产品名称: J41H铸钢法兰截止阀-上海铁王阀门
  产品型号: J41H


  咨询电话:021-51879176 021-51870881 黄文涛
 相关产品
 J41H铸钢法兰截止阀-上海铁王阀门


J41H铸钢法兰截止阀-上海铁王阀门

法兰连接的截止阀适用于公称压力PN1.6~6.4MPa,工作温度-29~450℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。

标准与规范


设计与制造

结构长度

压力温度等级

连接法兰

试验与检验

GB12235

GB12221

GB9131
JB/T74
HG20604

JB/T74-90
GB9113
HG20592-20635

JB/T9092-1999
GB13927

结构优势与特点

1、产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。

2、阀瓣、阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

4、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要和用户要求。

5、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,填料与日俱更换可在不停机情况下进行方便快捷不影响系统运行。

主要零件材料


零件名称

材料牌号

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12MoTi

ZGCr5Mo

阀盖

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12MoTi

ZGCr5Mo

支架

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12MoTi

ZGCr5Mo

阀瓣

2Cr13

304

316

Cr5Mo

阀杆

2Cr13

304

316

25Cr2MoV

阀座

25

304

316

304

密封环、垫片

304、包覆垫

填料

增强柔性石墨

性能规范


公称压力
PN(MPa)

试验压力(MPa)

适用温度(℃)

适用
介质

强度试验

密封试验

WCB

Wr5Mo

1Cr18Ni12Mo2Ti

1C18Ni9Ti

1.6

2.4

1.8



≤425



≤550



≤200



≤200



水、油品、蒸气、酸性介质

2.5

3.8

2.8

4.0

6.0

4.4

6.4

9.6

7.1

10.0

15

11

/

16.0

24

17.6

主要外形尺寸及连接尺寸


公称压力PN(MPa)

公称通径DN(mm)

主要外形尺寸及连接尺寸(mm)

重量
(kg)

L

D

D1

D2

D6

b-f

f2

z-φd

H

Do









1.6

10

130

90

60

40

/

14-2

/

4-14

198

120

4.7

15

130

95

65

45

/

16-2

/

4-14

218

120

5.2

20

150

105

75

55

/

16-2

/

4-14

258

140

7.1

25

160

115

85

65

/

16-2

/

4-14

275

160

7.4

32

180

135

100

78

/

18-2

/

4-18

280

180

8.5

40

200

145

110

85

/

18-3

/

4-18

330

200

12.5

50

230

160

125

100

/

18-3

/

4-18

350

240

14

65

290

180

145

120

/

18-3

/

4-18

400

280

22.58

80

340

195

160

135

/

20-3

/

8-18

355

280

29

100

350

215

180

155

/

22-3

/

8-18

415

320

32.5

125

400

245

210

185

/

24-3

/

8-18

460

360

80

150

480

280

240

210

/

24-3

/

8-23

510

400

93.5

200

600

335

295

265

/

26-3

/

12-23

710

400

180

250

650

405

355

320

/

30-3

/

12-25

786

450

440

300

750

460

410

375

/

30-4

/

12-25

925

500

648









2.5

10

130

90

60

40

/

16-2

/

4-14

198

120

4.9

15

130

95

65

45

/

16-2

/

4-14

218

120

5.4

20

150

105

75

55

/

16-2

/

4-14

258

140

7

25

160

115

85

65

/

16-2

/

4-14

275

160

7.4

32

180

135

100

78

/

18-2

/

4-18

280

180

8.5

40

200

145

110

85

/

18-3

/

4-18

330

200

12.5

50

230

160

125

100

/

20-3

/

4-18

350

240

16

65

290

180

145

125

/

22-3

/

8-18

400

280

25

80

310

195

160

145

/

22-3

/

8-18

355

280

30

100

350

230

190

160

/

24-3

/

8-23

415

320

34.5

125

400

270

220

188

/

28-3

/

8-25

460

360

89

150

480

300

250

218

/

30-3

/

8-25

510

400

98

200

600

360

310

278

/

34-3

/

12-25

710

400

180

250

650

425

370

332

/

36-3

/

12-30

786

450

446

300

750

485

430

390

/

40-4

/

12-30

925

500

654









4.0

10

130

90

60

40

34

16-2

4

4-14

198

120

4.9

15

130

95

65

45

40

16-2

4

4-14

233

120

5.7

20

150

105

75

55

51

16-2

4

4-14

275

140

7

25

160

115

85

65

58

16-2

4

4-14

285

160

8.8

32

180

135

100

78

66

18-2

4

4-18

302

180

11.8

40

200

145

110

85

76

18-3

4

4-18

355

200

16.5

50

230

160

125

100

88

20-3

4

4-18

373

240

24

65

290

180

145

125

110

22-3

4

8-18

408

280

33

80

310

195

160

145

121

22-32

4

8-18

436

320

44

100

350

230

190

160

150

24-3

4.5

8-23

480

360

60

125

400

270

220

188

176

28-3

4.5

8-25

558

400

89

150

480

300

250

218

204

30-3

4.5

8-25

611

400

98

200

600

375

320

282

260

38-3

4.5

12-30

720

400

190

主要外形尺寸及连接尺寸


公称压力PN(MPa)

公称通径DN(mm)

主要外形尺寸及连接尺寸(mm)

重量
(kg)

L

D

D1

D2

D6

D8

b-f

f2

z-φd

H

Do







6.4

10

170

100

70

50

35

/

18-2

4

4-14

198

120

5.7

15

170

105

75

55

41

/

18-2

4

4-14

195

140

10

20

190

125

90

68

51

/

20-2

4

4-18

228

160

13

25

210

135

100

78

58

/

22-2

4

4-18

275

180

14.5

32

230

150

110

82

66

/

24-2

4

4-23

325

200

19

40

260

165

125

95

76

/

24-3

4

4-23

360

240

25

50

300

175

135

105

88

/

26-3

4

8-23

410

280

35

65

340

200

160

130

110

/

28-3

4

8-23

450

320

48

80

380

210

170

140

121

/

30-3

4

8-23

485

360

56

100

430

240

200

168

150

/

32-3

4.5

8-25

537

400

125

125

500

250

240

202

176

/

36-3

4.5

8-30

631

400

131

150

550

340

280

240

204

/

38-3

4.5

8-34

646

450

157

200

650

405

345

300

260

/

44-3

4.5

12-34

813

500

283







10.0

10

170

100

70

50

/

35

20-2

/

4-14

198

120

6

, , , , , , 15

170

105

75

55

/

40

20-2

/

4-14

202

140

11

20

190

125

90

68

/

51

22-2

/

4-18

228

160

13.2

25

210

135

100

78

/

58

24-2

/

4-18

250

180

14

32

230

150

110

82

/

66

24-2

/

4-23

326

220

15

40

260

165

125

95

/

76

26-3

/

4-23

359

240

29

50

300

195

145

112

/

88

28-3

/

4-25

414

280

49

65

340

220

170

138

/

110

32-3

/

8-25

434

320

65

80

380

230

180

148

/

121

34-3

/

8-30

547

400

95

100

430

265

210

172

/

150

38-3

/

8-25

621

450

115

125

500

310

250

210

/

176

42-3

/

8-34

732

450

149

150

550

350

290

250

/

204

46-3

/

12-34

840

500

310

200

650

430

360

312

/

260

54-3

/

12-41

925

550

590

J41H铸钢法兰截止阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/91.html
