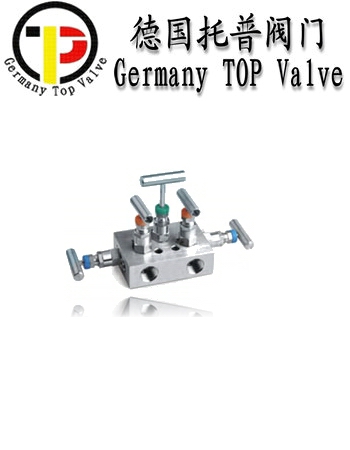

德国TOP进口五阀组概述
德国TOP进口五阀组由高、低压阀、平衡阀及两个校验（排污）阀组组成；五阀组适用于各种引进仪表装置中、与各种差压、流量、液位等变送器配套安装，工作时将两组校验阀与平衡阀关闭，如需检验时，只要将高、低压阀切断，打开平衡阀及打开两个校验阀，然后再关闭平衡阀及可对变送器进行校验和平衡即可在流量传感器仪表接入工艺管道时要用“五阀组”，作用是：
1、在管道由初始状态（空）加入介质时，传感器两侧压力会突然变化，压差增大，为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C；
2、在介质充满管道，并趋近平稳、平衡后，逐渐打开A、B，使传感器两侧均匀施加压力；
3、最后关闭阀C，传感器开始正常工作；
4、关闭顺序与上述情况相反。
此外，3阀组还有其它作用，如运行一段时间后清洗管道，传感器部分不受影响（管路被旁通）。
德国TOP进口五阀组体型号参数
|
阀组类别 |
3 |
三阀组 |
5 |
五阀组 |
|
螺纹 |
N |
1/2NPT |
R |
RC1/2 |
|
材质 |
E |
SUS 304或1.4408不锈钢 |
F |
SUS 316不锈钢 |
|
接头 |
-0 |
无 |
-1 |
与1151三阀组相同材料的引压接头，φ14压垫式对焊接嘴，M20×1.5压紧螺母套。 |
|
温度 |
1 |
≤260℃ |
2 |
≤450℃ |
|
压力 |
1 |
公称压力：16MPa |
2 |
公称压力：32MPa |
德国TOP进口五阀组技术参数：
阀体材料：WCB、304、316
阀门口径：DN15
阀门压力：PN16-PN320
连接标准：ASME B16.10、DIN2501
控制方式：手动
密封材料：304
工作温度：-20℃至+150℃(特殊定做+450°)
德国TOP进口五阀组领域：
水、气体、油品 等 德国TOP进口五阀组资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/972.html |
