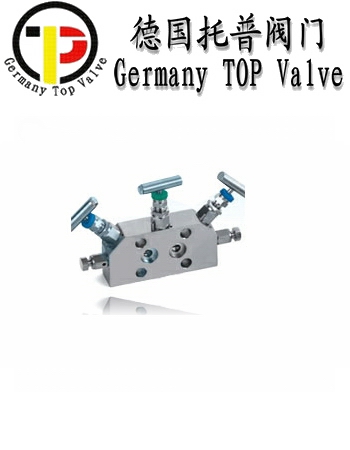

德国TOP进口三阀组概述
德国TOP进口三阀组三阀组由阀体、二个截止阀及一个平衡阀组成。 差压变送器投入运行时的操作程序： 首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉,关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。 差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。三阀组可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等变送器
在流量传感器仪表接入工艺管道时要用“三阀组”，作用是：
1、在管道由初始状态（空）加入介质时，传感器两侧压力会突然变化，压差增大，为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C；
2、在介质充满管道，并趋近平稳、平衡后，逐渐打开A、B，使传感器两侧均匀施加压力；
3、最后关闭阀C，传感器开始正常工作；
4、关闭顺序与上述情况相反。
此外，3阀组还有其它作用，如运行一段时间后清洗管道，传感器部分不受影响（管路被旁通）。
德国TOP进口三阀组阀体型号参数
|
阀组类别 |
3 |
三阀组 |
5 |
五阀组 |
|
螺纹 |
N |
1/2NPT |
R |
RC1/2 |
|
材质 |
E |
SUS 304或1.4408不锈钢 |
F |
SUS 316不锈钢 |
|
接头 |
-0 |
无 |
-1 |
与1151三阀组相同材料的引压接头，φ14压垫式对焊接嘴，M20×1.5压紧螺母套。 |
|
温度 |
1 |
≤260℃ |
2 |
≤450℃ |
|
压力 |
1 |
公称压力：16MPa |
2 |
公称压力：32MPa |
德国TOP进口三阀组技术参数：
阀体材料：WCB、304、316
阀门口径：DN15
阀门压力：PN16-PN320
连接标准：ASME B16.10、DIN2501
控制方式：手动
密封材料：304
工作温度：-20℃至+150℃(特殊定做+450°)
德国TOP进口二阀组领域：
水、气体、油品 等 德国TOP进口三阀组资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/973.html |
