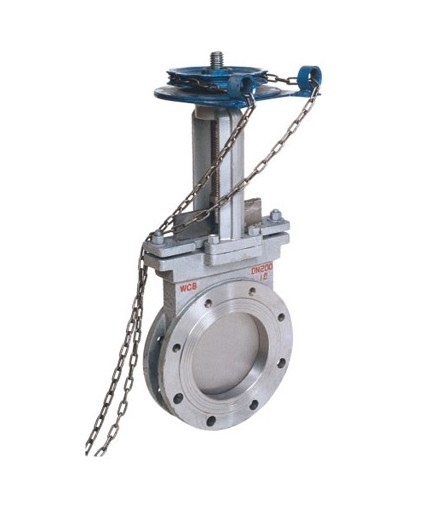

  产品名称： PZL73X/H链轮对夹式刀型闸阀-上海铁王阀门
  产品型号： PZL73X/H


  咨询电话：021-51879176 黄先生
 相关产品
 PZ543X/H伞齿轮单夹式刀型闸阀-上海铁王阀门
 PZL73X/H链轮对夹式刀型闸阀-上海铁王阀门
 手动单夹式刀型闸阀-上海铁王阀门
 PZ573X/H伞齿轮对夹式刀型闸阀-上海铁王阀门

一、主要性能规范 PZL73X/H链轮对夹式刀型闸阀
公称压力 (MPa) 壳体试验 (MPa) 密封试验 (MPa) 工作温度 适用介质

1.0
 		 1.5
1.1
 ≤100℃
 纸浆、污水、煤浆、灰、渣水混合物
二、主要零部件材质
体、盖 闸板 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金
三、主要外形及连接尺寸
公称压力 DN L D1 D2 H n-M
0.6MPa 50 43 90 110 325 4-M12
60 46 110 130 340 4-M12
80 46 125 150 355 4-M16
100 52 145 170 405 4-M16
125 56 175 200 440 8-M16
150 56 200 225 520 8-M16
200 60 255 280 580 8-M16
250 68 310 335 670 12-M16
300 78 362 395 820 12-M20
350 78 412 445 925 12-M20
400 102 462 495 1030 16-M20
450 114 518 550 1180 16-M20
500 127 568 600 1290 16-M20
1.0MPa 50 50 100 125 325 4-M16
60 50 120 145 340 4-M16
80 50 135 160 355 4-M16
100 50 155 180 405 8-M16
125 50 185 210 440 8-M16
150 60 210 240 520 8-M20
200 60 265 295 580 8-M20
250 70 320 350 670 12-M20
300 80 368 400 820 12-M20
350 90 428 460 925 16-M20
400 100 482 515 1030 16-M20
450 120 532 565 1180 20-M22
500 130 585 620 1290 20-M22
PZL73X/H链轮对夹式刀型闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/42.html
