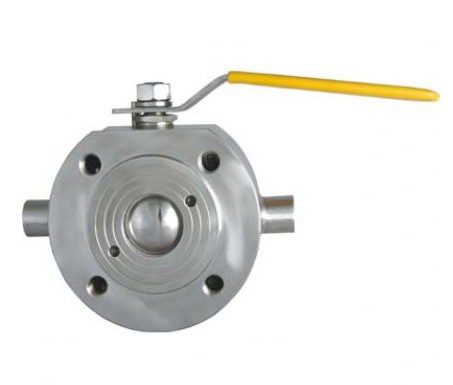

  产品名称： 对夹式保温球阀-上海铁王阀门
  产品型号： BQ71F


  咨询电话：021-51879176 黄先生
 相关产品
 对夹式保温球阀-上海铁王阀门
 保温三通四密封球阀-上海铁王阀门
 浮动软密封保温球阀-上海铁王阀门


BQ71F对夹式保温球阀-上海铁王阀门

特点
对夹连接球阀具有结构紧凑、体积小、重量轻、密封性能好、启闭灵活、安装方便等特点。

主要型号
保温型：
手动(BQ71F)
气动(BQ671F)
电动(BQ971F)
 公称通径：DN15-100mm
　　　　　 1/2“-4“
公称压力：PN1.0-2.5MPa
CLASS：150lb
JIS：10K
零件材料及主要参数
公称压力或压力级 产品型号
PN1.0MPa BQ71F-10C BQ71F-10P BQ71F-10P8 BQ71F-10P3 BQ71F-10R BQ71F-10R8 BQ71F-10R3
PN1.6MPa BQ71F-16C BQ71F-16P BQ71F-16P8 BQ71F-16P3 BQ71F-16R BQ71F-16R8 BQ71F-16R3
PN2.5MPa BQ71F-25 BQ71F-25P BQ71F-25P8 BQ71F-25P3 BQ71F-25R BQ71F-16R8 BQ71F-25R3
CLASS150 BQ71F-150(LB)C BQ71F-150(LB)P BQ71F-150(LB)P8 BQ71F-150(LB)P3 BQ71F-150(LB)R BQ71F-150(LB)R8 BQ71F-150(LB)R3
10K BQ71F-10(K)C BQ71F-10(K)P BQ71F-10(K)P8 BQ71F-10(K)P3 BQ71F-10(K)R BQ71F-10(K)R8 BQ71F-10(K)R3
主要零件材料 阀体 WCB ZGlCr18Ni9Ti CF8(304) CF8(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF8M(316L)
球体、阀杆 2Crl3 lCr18Ni9Ti 0Cr18Ni9(304) 0Cr18Ni9(304L) 1Cr18Ni2Mo2(316) 0Cr17Ni2Mo2(316) 0Cr17Ni2Mo2(316L)
密封圈 聚四氟乙烯　　　对位聚苯
填料、垫圈 V型聚四氟乙烯　　柔性石墨环　　聚四氟乙烯片　　柔性石墨复合垫
适用工况 适用介质 重油、胶类等 硝酸腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质 尿素等腐蚀性介质
适用温度 -28-300℃
配管法兰 JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212
主要外形及连接尺寸表
公称通径(DN) 产品型号
L D W H 3-G
(mm) (in) 1.0MPa 1.6MPa 2.5MPa 150Lb 10k 手动 手动
15 1/2” 40 53 53 53 47 58 130 80 3/8
20 3/4” 45 63 63 63 57 63 170 80 3/8
25 1” 50 73 73 73 66 74 170 100 3/8
32 1 1/4” 60 84 84 84 75 84 200 110 1/2
40 1 1/2” 70 94 94 94 85 89 250 120 1/2
50 2” 80 109 109 109 103 104 250 130 1/2
65 2 1/2” 110 129 129 129 122 124 350 140 1/2
80 3” 120 144 144 144 135 134 350 150 1/2
100 4” 140 164 164 170 173 159 420 180 1/2
