产品名称： |
保温三通四密封球阀-上海铁王阀门 |
| |
产品型号： |
BQ44F,BQ45F |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|

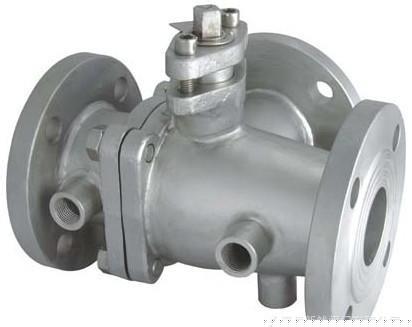

保温三通四密封球阀-上海铁王阀门
特点：
1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质的流向的切换，也能使相互垂直的两个通道连接或关闭。
2、四阀座密封三通球阀具有造型美观、结构紧凑合理，它不公可实现介质流向的切换，也可使三个通道互相连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管道中介质的分流合流。
零件材料及主要参数
|
公称压力
或压力级 |
法兰密封性 |
产品型号 |
|
PN1.6MAa |
凸面
（光华面） |
|
|
|
|
|
|
|
|
PN2.5MAa |
|
|
|
|
|
|
|
|
PN4.0MAa |
凹凸面 |
|
|
|
|
|
|
|
|
CLASS 150 |
凸面 |
|
|
|
|
|
|
|
|
主要零件材料 |
阀体 |
WCB |
ZGlCrl18Ni9Ti |
CF8(304) |
CF3(304L) |
ZGlCr18Nil2Mo2Ti |
CF8M(316) |
CF8M(316L) |
|
球杆、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9(304) |
00Cr19Nill(304L) |
1Cr18Nil2Mo2Ti |
0Cr17Nil2Mo2(316) |
0Cr17Nil2Mo2(316L) |
|
密封圈 |
聚四氟乙烯片 对位聚苯 |
|
填料、垫圈 |
V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 |
|
适用工况 |
适用介质 |
重油、胶类等 硝酸腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质 尿素等腐蚀性介质 |
|
适用温度 |
-28~300℃ |
|
应用规格 |
法兰尺寸 |
JB79-59、SH3406、GB9113、HG20597-97 ANSI B16.5 JIS V2212-2214 |
|
检验试验按 |
GB/T13928-89 JB/T9092-99 JIS B2212-2214 |
|
其余制造规范均按本厂标准 | 备注：三通保温球阀一般采用两阀座结构，如流向图A所示两种工况。先用两种阀座L型结构（即QB44型）。流向图B中①和④两种工况亦可选用两种阀座T型结构（即BQ45型）。流向图B中②和③两种工况必须眉选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制》填写相应的要代码。
连接尺寸表
|
公称压力或压力级 |
主要尺寸 |
公称通径DN（mm/in） |
|
15|1/2" |
20|3/4" |
25|1" |
32|1/4" |
32|1/2" |
40|1/2" |
50|1/2" |
65|1/2" |
80|1/2" |
100|1/2" |
125|1/2" |
200|1/2" |
|
PN1.06MPa |
L |
150 |
150 |
180 |
200 |
220 |
220 |
240 |
260 |
280 |
320 |
380 |
500 |
|
PN2.5MPa |
L1 |
75 |
75 |
90 |
100 |
110 |
110 |
120 |
130 |
140 |
160 |
190 |
275 |
|
PN4.0MPa |
H |
90 |
90 |
102 |
115 |
135 |
135 |
140 |
155 |
185 |
210 |
275 |
335 |
|
CLASS150 |
W |
140 |
140 |
155 |
250 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1800 |
|
|
4-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 | 保温三通四密封球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/78.html |
|
|
|
